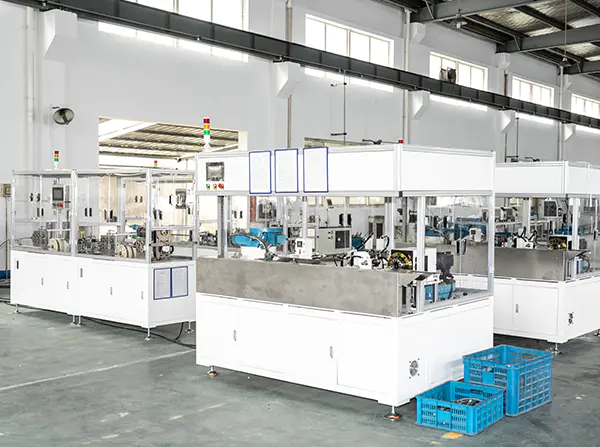

Attrezzature avanzate
dipendenti
Produzione mensile (10000 metri)

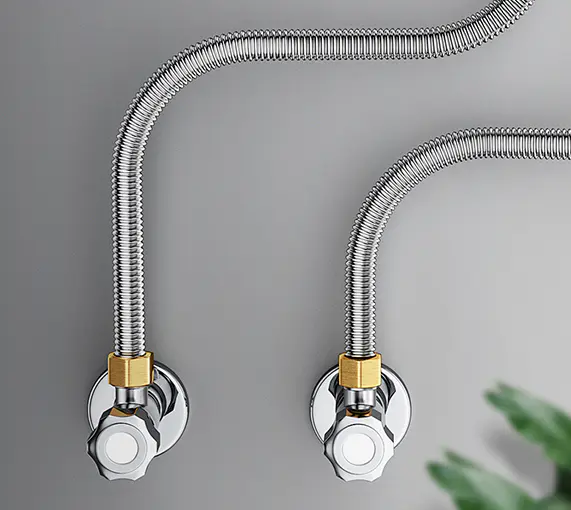

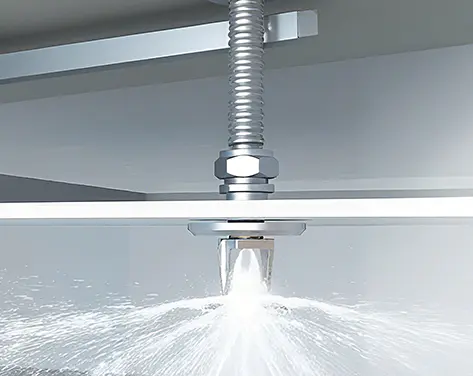

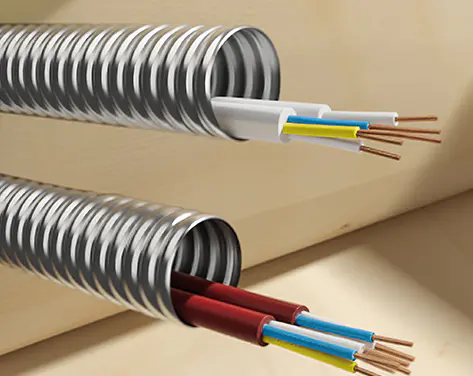

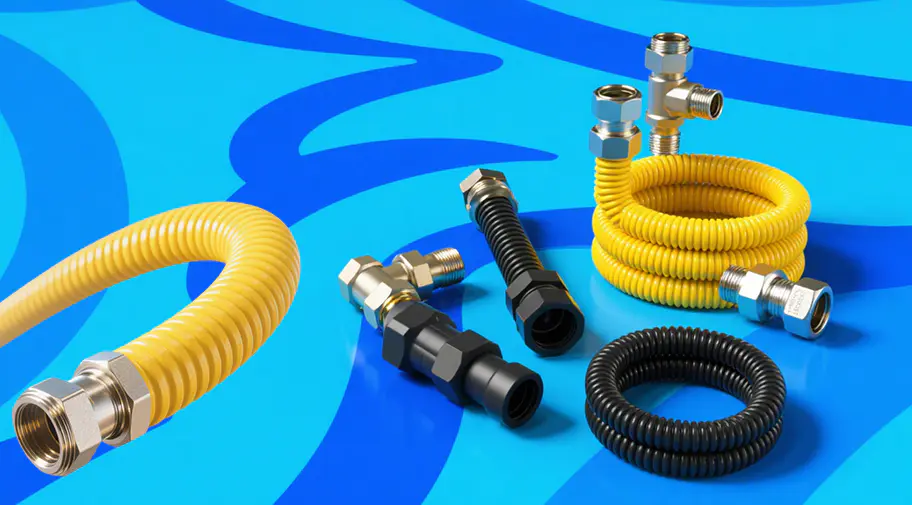

Categorie di prodotti
Diametro del tubo: DN12, DN14, DN18, DN21, DN22, Personalizzato/su misura
I nostri vantaggi
In settori quali la produzione industriale, l'ingegneria chimica e gli strumenti di precisione, i tubi flessibili di tenuta sono componenti chiave che garantiscono la trasmissione sicura dei fluidi (gas, liquidi) e prevengono le perdite. I soffietti in acciaio inossidabile, con le loro proprietà metalliche uniche e il design strutturale, sono diventati la scelta ideale per scenari che richiedono elevate prestazioni di tenuta. Possono risolvere efficacemente i limiti dei tradizionali tubi di tenuta in gomma o plastica in termini di resistenza alla temperatura, resistenza alla pressione e resistenza alla corrosione. Di seguito vengono elaborate soluzioni specifiche da più dimensioni.
Compatibilità tra i principali vantaggi prestazionali e i requisiti di tenuta
I requisiti principali dei tubi di tenuta sono l'assenza di perdite, la resistenza ai fluidi, l'adattabilità ai cambiamenti ambientali (fluttuazioni di temperatura e pressione) e un certo grado di capacità di compensazione flessibile. Le seguenti caratteristiche dell'acciaio inossidabile possono soddisfare esattamente questi requisiti:
Eccellente affidabilità di tenuta: adottando una struttura a soffietto integralmente realizzata in acciaio inossidabile (come i gradi 304 e 316), combinata con estremità di connessione lavorate con precisione (come flange e interfacce filettate), è possibile ottenere una tenuta salda metallo-metallo. In alternativa, può migliorare ulteriormente l'effetto di tenuta abbinandosi a guarnizioni resistenti alle alte temperature/resistenti alla corrosione (come le guarnizioni in PTFE). Può prevenire efficacemente la fuoriuscita di gas e liquidi (compresi mezzi corrosivi e fluidi ad alta temperatura), con un tasso di perdita pari a 1×10⁻⁹ Pa·m³/s o inferiore.
Ampio intervallo di temperature e resistenza alla pressione: può funzionare stabilmente in un intervallo di temperature compreso tra -270 ℃ (temperatura ultrabassa) e 600 ℃ (temperatura alta), superando di gran lunga quello dei tubi di gomma (solitamente da -40 ℃ a 120 ℃). Allo stesso tempo, può resistere a pressioni di esercizio elevate (le specifiche convenzionali possono raggiungere 1,6-10 MPa e i modelli appositamente personalizzati possono raggiungere valori più elevati), rendendolo adatto per connessioni sigillate in sistemi di tubazioni ad alta pressione.
Resistenza alla corrosione e compatibilità con i mezzi: l'acciaio inossidabile 304 può resistere all'erosione causata da acqua, vapore e acidi e alcali deboli, mentre l'acciaio inossidabile 316 può resistere a mezzi fortemente corrosivi come acqua di mare, sali di cloruro e solventi organici. Ciò evita guasti alla tenuta causati dall'invecchiamento del materiale o dall'erosione da parte dei fluidi, rendendolo particolarmente adatto per ambienti corrosivi in settori quali l'ingegneria chimica e quella farmaceutica.
Compensazione flessibile e resistenza alle vibrazioni: la struttura ondulata anulare del soffietto conferisce buone capacità di compensazione assiale, laterale e angolare. Può assorbire gli spostamenti causati dall'espansione e dalla contrazione termica delle tubazioni, dalle vibrazioni delle apparecchiature o dal disallineamento dell'installazione, riducendo lo stress sulle interfacce sigillate e diminuendo il rischio di perdite dovute a connessioni rigide.
Stabilità strutturale e lunga durata: il materiale metallico non è facilmente invecchiato e ha resistenza alla fatica. Può mantenere l'integrità strutturale in condizioni di sollecitazioni alternate a lungo termine (come vibrazioni e fluttuazioni di pressione), con una durata di servizio di oltre 10 anni, molto più lunga di quella dei tubi di gomma (solitamente 1-3 anni).
Scenari applicativi tipici
Come tubi di tenuta, i soffietti in acciaio inossidabile possono sostituire ampiamente i tradizionali tubi di tenuta per risolvere problemi di tenuta in diversi scenari:

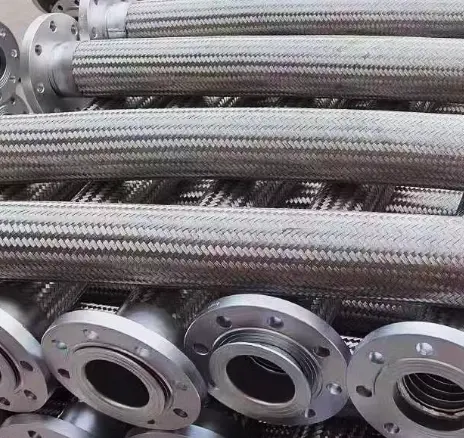

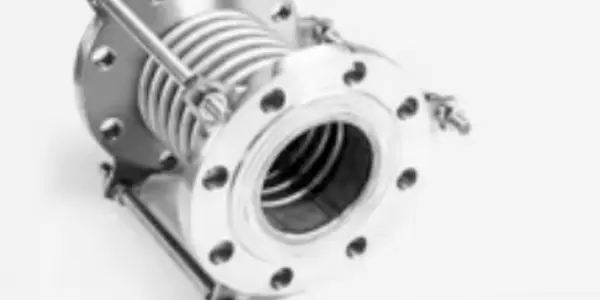

Connessioni sigillate nelle tubazioni industriali
Utilizzato per collegamenti sigillati tra apparecchiature quali pompe, valvole, recipienti a pressione e condutture, particolarmente adatto per sistemi di tubazioni che trasportano vapore ad alta temperatura, olio caldo e liquidi corrosivi, come la sigillatura di tubi di ingresso/uscita di reattori chimici e collegamenti flessibili sigillati di condotte di vapore nelle centrali elettriche.
Nelle tubazioni di apparecchiature a bassa temperatura come GNL e azoto liquido, possono essere utilizzati come tubi di tenuta per resistere a temperature ultra-basse ed evitare perdite causate dall'infragilimento a bassa temperatura.
Sigillatura di strumenti e misuratori di precisione
Nei sistemi di percorso di gas e liquidi di strumenti analitici (come gascromatografi e spettrometri di massa), possono essere utilizzati come tubi di tenuta per garantire una trasmissione pulita e zero perdite di gas di trasporto e campioni, garantendo l'accuratezza dell'analisi.
Alle estremità di collegamento delle apparecchiature di misurazione (come misuratori di portata e manometri), la sigillatura flessibile riduce l'impatto delle vibrazioni sulla precisione del dosaggio e previene le perdite del fluido.
Protezione e sigillatura di apparecchiature meccaniche
Per la sigillatura di tubazioni nei sistemi idraulici e pneumatici, in particolare per i collegamenti di parti mobili di apparecchiature (come cilindri dell'olio e cilindri pneumatici), la compensazione flessibile dei soffietti può assorbire gli spostamenti dovuti al movimento, garantendo la tenuta ed evitando l'usura della tubazione.
Per la sigillatura dei tubi dell'acqua di raffreddamento e dei tubi del carburante di apparecchiature elettriche come motori e compressori, possono resistere alle alte temperature e alle vibrazioni durante il funzionamento dell'apparecchiatura, impedendo che perdite di olio e acqua causino guasti.
Requisiti di tenuta in ambienti speciali
Nell'ingegneria navale, vengono utilizzati per collegamenti sigillati di tubazioni sul ponte delle navi e apparecchiature subacquee, resistendo alla corrosione dell'acqua di mare e alle vibrazioni dello scafo.
Nell'industria nucleare, i tubi sigillanti per la trasmissione di mezzi radioattivi hanno resistenza alle radiazioni ed elevate caratteristiche di tenuta per garantire la sicurezza.
Punti chiave di selezione e specifiche di installazione
1. Selezione scientifica
Calibro e lunghezza: selezionare calibri come DN6-DN300 in base ai requisiti di portata media. La lunghezza dovrebbe essere determinata in base alla compensazione dello spostamento della tubazione, riservando un certo margine flessibile (solitamente 10%-20% in più rispetto alla lunghezza della connessione rigida).
Pressione e temperatura: in base alla pressione di esercizio del sistema (la pressione di progetto deve essere ≥ 1,5 volte la pressione di esercizio) e all'intervallo di temperatura, selezionare di seguito i livelli di pressione e i materiali corrispondenti (ad esempio l'acciaio inossidabile 310S è preferibile per condizioni di lavoro ad alta temperatura).
Caratteristiche del mezzo: per mezzi corrosivi, selezionare materiali 304, 316 o Hastelloy in base alla composizione del mezzo (come la concentrazione di ioni cloruro). Se necessario, eseguire un rivestimento della parete interna (ad esempio un rivestimento in PTFE) per migliorare la resistenza alla corrosione.
Metodo di connessione: selezionare forme di connessione come flange (saldatura di presa, saldatura di testa), filettature (filettature NPT, G) e connettori rapidi in base al tipo di interfaccia dell'apparecchiatura, garantendo la corrispondenza della tenuta con l'interfaccia (ad esempio, la superficie di tenuta della flangia deve essere compatibile con il materiale della guarnizione).
2. Specifiche di installazione
Evitare piegature e torsioni eccessive: durante l'installazione, il raggio di curvatura non deve essere inferiore al raggio di curvatura specificato dal prodotto (solitamente 3-6 volte il diametro del tubo). È severamente vietata la torsione del soffietto per evitare danni alla struttura ondulata, che potrebbero compromettere la tenuta e la durata.
Fissaggio e guida: per installazioni a lunga distanza, è necessario posizionare supporti fissi su entrambe le estremità del soffietto e aggiungere supporti guida al centro per evitare lo spostamento del soffietto causato dal peso proprio della tubazione o da un impatto medio, garantendo una sollecitazione uniforme sull'interfaccia sigillata.
Trattamento della superficie di tenuta: prima del collegamento, pulire le macchie di olio e le bave sulle superfici della flangia e sulle interfacce filettate. Per i collegamenti a flangia, serrare i bulloni in modo uniforme (serrare in diagonale passo dopo passo). Per le connessioni filettate, applicare un sigillante (come un nastro in PTFE) per migliorare le prestazioni di tenuta.
Prova di tenuta: dopo l'installazione è necessario eseguire una prova di pressione (pneumatica o idraulica). La pressione di prova è 1,25 volte la pressione di esercizio e la pressione viene mantenuta per 30 minuti senza cadute di pressione o perdite per essere qualificata.
Vantaggi dell'applicazione
Rischio di perdite ridotto: rispetto ai tradizionali tubi con tenuta in gomma, il tasso di perdita dei soffietti in acciaio inossidabile è ridotto di oltre il 90%, riducendo gli incidenti di sicurezza causati dalla perdita del fluido (come incendi causati dalla perdita di mezzi infiammabili ed esplosivi e lesioni personali causate dalla perdita di mezzi corrosivi).
Costi di manutenzione ridotti: la caratteristica di lunga durata estende il ciclo di sostituzione di 3-5 volte. Allo stesso tempo, la resistenza alla corrosione e alla temperatura riducono la frequenza di manutenzione causata dall'invecchiamento del materiale e i costi di manutenzione complessivi possono essere ridotti di oltre il 50%.
Limiti applicativi estesi: può funzionare stabilmente in ambienti (alta temperatura, alta pressione, forte corrosione) a cui i tradizionali tubi di tenuta non possono adattarsi, fornendo soluzioni di tenuta affidabili per condizioni di lavoro speciali.
Stabilità del sistema migliorata: la capacità di compensazione flessibile riduce l'impatto delle sollecitazioni della tubazione sulle interfacce delle apparecchiature, protegge le apparecchiature di precisione come pompe e valvole e ne prolunga la durata.
Sommario
Come tubi di tenuta, i soffietti in acciaio inossidabile ottengono vantaggi completi di "elevata tenuta, resistenza, lunga durata e facilità di installazione" attraverso i vantaggi intrinseci dei materiali metallici e il design flessibile della struttura ondulata. Sono la scelta ideale per aggiornare e sostituire i tubi tradizionali nel campo della sigillatura industriale, soprattutto in scenari con requisiti severi in termini di prestazioni di tenuta e adattabilità ambientale, fornendo una solida garanzia per il funzionamento sicuro e stabile del sistema.
Nei sistemi di trasporto del gas, la sicurezza, le prestazioni di tenuta e la stabilità delle tubazioni sono direttamente correlate al normale funzionamento del sistema e alla sicurezza del personale. Che si tratti di gas industriali (come ossigeno, azoto, idrogeno), gas combustibili (gas naturale, gas di petrolio liquefatto) o gas speciali (come gas corrosivi, gas ad elevata purezza), i requisiti per le condotte di trasmissione sono estremamente severi. I soffietti in acciaio inossidabile, con i loro vantaggi materiali e strutturali unici, possono risolvere efficacemente problemi quali perdite, corrosione e impatto delle vibrazioni affrontati dalle tubazioni tradizionali nella trasmissione del gas, rendendoli la scelta ideale per i sistemi del gas. Di seguito vengono elaborate soluzioni specifiche da più dimensioni.
Corrispondenza precisa dei vantaggi prestazionali principali con i requisiti del sistema del gas
I requisiti principali dei sistemi di gas per tubazioni sono l'assoluta tenuta, la resistenza alla corrosione del gas, la resistenza alle vibrazioni e agli urti, l'adattabilità alle fluttuazioni di pressione e il controllo della pulizia. Le caratteristiche dell'acciaio inossidabile di seguito riportate possono soddisfare perfettamente questi requisiti:
Prestazioni di tenuta estreme: adottando materiali in acciaio inossidabile 304, 316 e altri materiali integrali, i soffietti e le estremità di collegamento (come filettature, flange) raggiungono una stretta cooperazione attraverso lavorazioni meccaniche di precisione, che possono realizzare una tenuta dura metallo-metallo o essere abbinati a guarnizioni speciali (come guarnizioni in rame, guarnizioni in PTFE) per garantire zero perdite di gas. Per i sistemi di gas ad alta pressione (con pressione di esercizio fino a 10 MPa o più), la sua affidabilità di tenuta è lontana da quella dei tubi di gomma o delle normali tubazioni metalliche e il tasso di perdita può essere controllato al di sotto di 1×10¹⁰ Pa·m³/s.
Eccellente resistenza alla corrosione dei gas: l'acciaio inossidabile 304 può resistere all'erosione a lungo termine da parte di gas secchi (come ossigeno, azoto) e gas combustibili non corrosivi; L'acciaio inossidabile 316, grazie al suo contenuto di molibdeno, può resistere alla corrosione di gas combustibili contenenti zolfo, gas di cloro, acido fluoridrico e altri gas corrosivi, evitando la formazione di fori o la perdita di impurità sulla parete interna della tubazione causata dall'erosione, garantendo così la purezza della trasmissione del gas.
Resistenza alle vibrazioni e alle fluttuazioni di pressione: la struttura ondulata anulare del soffietto ha una buona elasticità, che può assorbire le vibrazioni e gli impulsi di pressione generati dal funzionamento del compressore e dall'apertura/chiusura della valvola nel sistema del gas, ridurre la concentrazione di stress sulle interfacce della tubazione e ridurre il rischio di perdite allentate causate da connessioni rigide. È particolarmente adatto per collegare parti tra compressori di gas, serbatoi di stoccaggio e tubazioni.
Adattabilità alla pulizia: dopo la lucidatura elettrolitica della parete interna, la ruvidità superficiale Ra può essere pari o inferiore a 0,8 μm, il che non assorbe facilmente impurità o umidità nel gas e nessuna particella cade. Soddisfa i requisiti di trasmissione dei gas ad elevata purezza (come l'azoto ad elevatissima purezza utilizzato nell'industria elettronica, gas speciali utilizzati nella produzione di semiconduttori) ed evita che l'inquinamento da gas incida sulla qualità della produzione.
Ampia adattabilità a temperatura e pressione: può funzionare stabilmente nell'intervallo di temperature da -200 ℃ a 450 ℃, adattandosi alla trasmissione di vaporizzazione di gas liquefatti a bassa temperatura (come azoto liquido, ossigeno liquido) e sistemi di gas ad alta temperatura; la pressione di esercizio va dal vuoto a 30 MPa, il che non solo può soddisfare le esigenze dei gasdotti di combustibile a bassa pressione (inferiore a 0,1 MPa), ma può anche essere utilizzato nei sistemi di trasmissione del gas industriale ad alta pressione.
Scenari applicativi tipici
I soffietti in acciaio inox possono risolvere in modo specifico i problemi di trasmissione in diversi tipi di impianti a gas:
Sistemi di trasporto del gas industriale
Utilizzato per il collegamento di tubazioni di gas inerti come ossigeno, azoto e argon, in particolare nelle officine di saldatura e nei campi di lavorazione dei metalli. La resistenza alle vibrazioni dei soffietti può ridurre il rischio di perdite nel collegamento tra bombole di ossigeno e tubazioni.
Nei sistemi di trasmissione dell'idrogeno, il materiale in acciaio inossidabile 316 può evitare l'infragilimento da idrogeno e, con una speciale struttura di tenuta, può prevenire i rischi di esplosione causati da perdite di idrogeno.
Per la trasmissione di gas industriali corrosivi (come gas di cloro, anidride solforosa), i soffietti in acciaio inossidabile 316L sono selezionati per resistere alla corrosione della tubazione da parte dei gas e garantire il funzionamento sicuro a lungo termine del sistema.

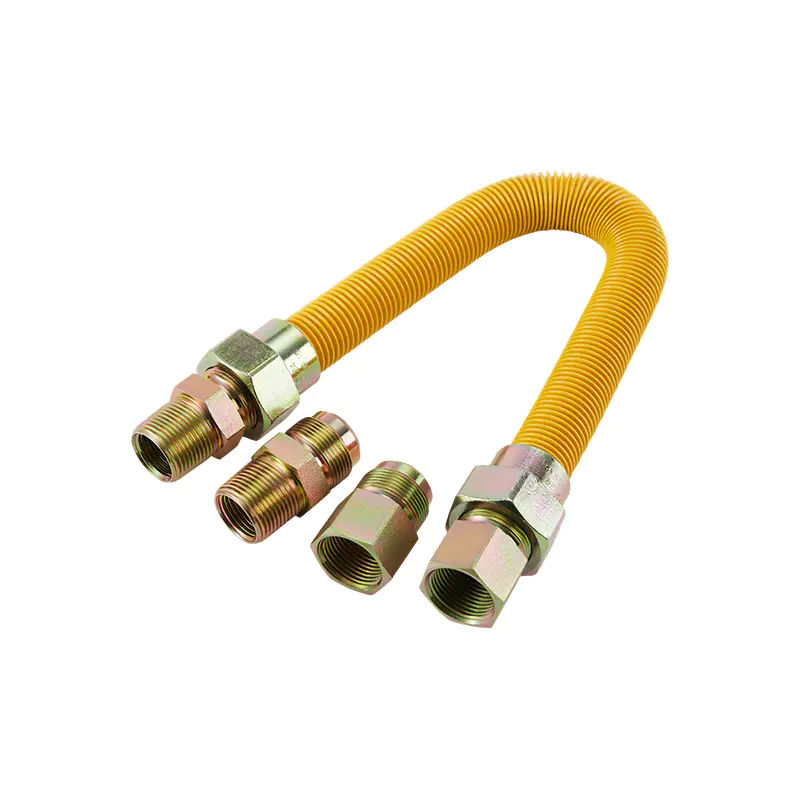

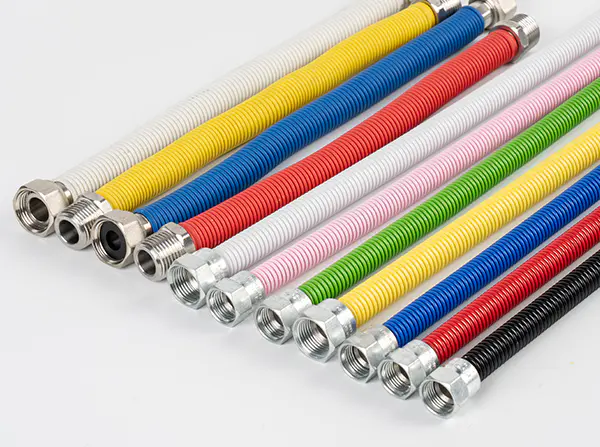

Sistemi di fornitura di gas
Per il collegamento di tubazioni interne ed esterne di gas naturale urbano e gas di petrolio liquefatto, vengono utilizzati soffietti tra contatori del gas, valvole e condutture principali. La loro compensazione flessibile può ridurre le perdite di interfaccia causate dallo spostamento della tubazione a causa dell'assestamento dell'edificio o dei cambiamenti di temperatura.
Per le diramazioni del gas nelle cucine commerciali e nei forni industriali, la resistenza alla temperatura dei soffietti può adattarsi all'ambiente ad alta temperatura vicino alle stufe e le loro prestazioni anti-invecchiamento evitano crepe e perdite dei tubi di gomma dovute all'uso a lungo termine.
Sistemi per gas speciali e gas ad elevata purezza
Per la trasmissione di gas ad elevata purezza (come ammoniaca ad altissima purezza, silano) nei settori dei semiconduttori e del fotovoltaico, i soffietti con pareti interne lucidate elettroliticamente possono ridurre l'inquinamento da contatto tra gas e tubazioni, garantendo la purezza del gas (raggiungendo il 99,9999% o più);
Per i gasdotti da laboratorio (come gas vettore per gascromatografi, gas speciali per analisi spettrali), il basso adsorbimento dei soffietti garantisce la stabilità dei componenti del gas e migliora l'accuratezza dei dati sperimentali.
Collegamento delle apparecchiature per lo stoccaggio e il trattamento del gas
Per il collegamento tra serbatoi di stoccaggio del gas, bombole e vaporizzatori, valvole di riduzione della pressione, i soffietti possono assorbire le vibrazioni durante il funzionamento dell'apparecchiatura e proteggere le prestazioni di tenuta delle interfacce delle valvole;
Per il collegamento tra il tubo di uscita del liquido dei serbatoi di stoccaggio di gas a bassa temperatura (come azoto liquido, argon liquido) e vaporizzatori, i soffietti possono adattarsi alle variazioni di temperatura dalla bassa temperatura alla temperatura normale, evitando crepe nelle tubazioni dovute all'espansione e contrazione termica.
Punti chiave di selezione e specifiche di installazione
1. Selezione scientifica
Selezione del materiale: determinare il materiale in base alle proprietà del gas: l'acciaio inossidabile 304 è selezionato per gas inerti e gas combustibili; L'acciaio inossidabile 316/316L è selezionato per gas corrosivi e gas combustibili in ambienti con acqua di mare; Per i sistemi di gas ad elevata purezza è necessario acciaio inossidabile a basso tenore di carbonio (come 316L) con pareti interne lucidate elettroliticamente.
Calibro e pressione nominale: selezionare i calibri DN6-DN200 in base al flusso di gas. La pressione di esercizio deve corrispondere alla pressione di progettazione del sistema (ad esempio, per i sistemi a gas viene solitamente selezionata una valutazione di 1,6 MPa e per i gas industriali ad alta pressione viene selezionata una valutazione di 6,4 MPa o superiore).
Metodo di connessione: la connessione filettata (con sigillante specifico per il gas) è comunemente utilizzata negli impianti a gas; il collegamento a flangia (con guarnizione O-ring) è utilizzato soprattutto negli impianti gas industriali; I giunti con tenuta frontale VCR sono selezionati per sistemi di gas ad elevata purezza per garantire zero perdite e pulizia.
Lunghezza e importo di compensazione: determinare la lunghezza in base ai requisiti di spostamento della tubazione e riservare un margine di compensazione assiale o laterale (solitamente l'importo di compensazione non supera il 10% della lunghezza effettiva del soffietto) per evitare di compromettere la tenuta a causa di allungamento o compressione eccessivi.
2. Specifiche di installazione
Divieto d'incendio e trattamento di pulizia: prima di installare l'impianto gas, assicurarsi che non siano presenti impurità nella tubazione per evitare scintille durante l'installazione; prima di installare l'impianto del gas ad elevata purezza, pulire la parete interna del soffietto con etanolo assoluto per rimuovere macchie e particelle di olio.
Piegatura e fissaggio: durante l'installazione, il raggio di curvatura non deve essere inferiore al valore specificato dal prodotto (solitamente 5-8 volte il diametro del tubo) ed è vietata la torsione forzata; staffe fisse vengono posizionate ogni 1,5-2 metri nella sezione diritta e staffe di guida vengono aggiunte ad entrambe le estremità della sezione di curvatura per evitare deformazioni causate dal peso proprio della tubazione.
Protezione della superficie di tenuta: prima del collegamento, controllare la planarità delle facce della flangia e delle interfacce filettate e rimuovere sbavature e graffi; applicare un sigillante specifico per il gas corrispondente al gas durante il collegamento filettato (come nastro sigillante in PTFE per gas) e selezionare guarnizioni compatibili con il gas per il collegamento a flangia (come guarnizioni in gomma resistente all'olio per gas, guarnizioni in PTFE per gas corrosivi).
Rilevamento delle perdite: dopo l'installazione è necessario eseguire il test delle perdite: viene applicata acqua saponata alle interfacce per il rilevamento delle bolle nei sistemi a gas; gli spettrometri di massa dell'elio vengono utilizzati nei sistemi di gas industriali e di gas ad elevata purezza per garantire che il tasso di perdita soddisfi i requisiti del sistema (come il tasso di perdita dei sistemi di gas ad elevata purezza ≤1×10⁻¹¹ Pa·m³/s).
Vantaggi dell'applicazione
Migliora la sicurezza del sistema: rispetto ai tradizionali tubi in acciaio zincato o ai tubi in gomma, il rischio di perdite dei soffietti in acciaio inossidabile è ridotto di oltre il 95%, soprattutto negli impianti a gas con gas infiammabili ed esplosivi come gas combustibile e idrogeno, che possono ridurre significativamente potenziali incidenti di sicurezza.
Prolungare la durata: i materiali in acciaio inossidabile sono anti-invecchiamento e resistenti alla corrosione, con una durata di oltre 20 anni, di gran lunga superiore a quella dei tubi in gomma (1-3 anni) e dei normali tubi in acciaio (8-10 anni), riducendo la frequenza di sostituzione e i costi di manutenzione.
Garantire la purezza e la qualità del gas: nei sistemi di gas ad elevata purezza, può evitare la rottamazione del prodotto causata dall'inquinamento delle tubazioni (come difetti nei chip semiconduttori causati da gas impuri) e ridurre le perdite di produzione.
Adattamento a condizioni di lavoro complesse: la capacità di compensazione flessibile risolve l'impatto degli assestamenti degli edifici, delle vibrazioni delle apparecchiature e dei cambiamenti di temperatura sulle tubazioni, riduce la manutenzione per l'arresto causato da danni alle tubazioni e migliora la stabilità del funzionamento del sistema.
Sommario
Attraverso l'adattamento dei materiali, l'ottimizzazione strutturale e la lavorazione di precisione, i soffietti in acciaio inossidabile raggiungono prestazioni complete di "tenuta sicura, resistenza alla corrosione, durata e trasmissione pulita" nei sistemi di gas. Che si tratti di gas industriali convenzionali, gas combustibili civili o sistemi di gas speciali ad alta richiesta, possono fornire soluzioni di trasmissione affidabili, fornendo una solida garanzia per il funzionamento sicuro e stabile dei sistemi di gas.
I sistemi di riscaldamento (incluso il riscaldamento civile, il riscaldamento industriale, il riscaldamento con nuova energia, ecc.) hanno requisiti fondamentali per le tubazioni, come resistenza alle alte temperature, resistenza alla fatica termica, tenuta affidabile, adattabilità all'espansione e contrazione termica e compatibilità con i mezzi. I tubi metallici tradizionali (come i tubi in acciaio zincato) sono soggetti a fessurazioni dovute allo stress termico, mentre i tubi in plastica sono limitati dal limite di temperatura superiore. Tuttavia, i soffietti in acciaio inossidabile, con il loro materiale unico e il design strutturale, possono risolvere efficacemente questi problemi e diventare una soluzione ideale per le tubazioni dei sistemi di riscaldamento. Di seguito vengono approfondite soluzioni applicative specifiche da più dimensioni.
Adattamento approfondito dei vantaggi prestazionali principali ai requisiti del sistema di riscaldamento
L'ambiente operativo degli impianti di riscaldamento è caratterizzato da grandi sbalzi di temperatura (da -10℃ a 300℃), diversi mezzi (acqua calda, vapore, olio termoconduttore, ecc.) e dall'esistenza di stress termico e vibrazioni. Le prestazioni dei soffietti in acciaio inossidabile possono soddisfare con precisione questi requisiti:
Eccellente resistenza alle alte temperature e stabilità termica: l'acciaio inossidabile 304 può resistere ad ambienti a temperatura media inferiore a 200 ℃ (come il riscaldamento di acqua calda civile), l'acciaio inossidabile 316 può adattarsi a scenari ad alta temperatura di 200-400 ℃ (come condutture di vapore industriali) e i gradi speciali (come 310S) possono anche funzionare stabilmente in sistemi di riscaldamento a fuoco aperto superiori a 600 ℃. Il materiale non invecchierà né subirà attenuazioni di resistenza a causa delle alte temperature a lungo termine.
Resistenza alla fatica termica e capacità di compensazione della dilatazione: la struttura ondulata anulare del soffietto conferisce una buona estensibilità assiale. Durante il ciclo di avvio (aumento di temperatura) e arresto (diminuzione di temperatura) del sistema di riscaldamento, può assorbire la variazione di lunghezza della tubazione causata dall'espansione e contrazione termica (l'importo della compensazione può raggiungere il 5%-10% della sua stessa lunghezza), riducendo l'allentamento dell'interfaccia o la rottura della tubazione causata da connessioni rigide. È particolarmente adatto per il collegamento di caldaie, scambiatori di calore e altre apparecchiature con le tubazioni principali.
Compatibilità media e resistenza alla corrosione: ha tolleranza ai comuni mezzi di riscaldamento come acqua calda, vapore e olio termoconduttore. L'acciaio inossidabile 304 può resistere al ridimensionamento degli ioni di calcio e magnesio nella corrosione dell'acqua e dell'ossigeno. L'acciaio inossidabile 316 può resistere all'erosione causata dal vapore contenente zolfo e dai mezzi conduttori di calore debolmente acidi, evitando perdite del fluido causate dalla corrosione e dalla perforazione della parete interna della tubazione.
Affidabilità di tenuta e capacità di resistenza alla pressione: attraverso flange, filettature e altre strutture di connessione lavorate con precisione, combinate con guarnizioni di tenuta resistenti alle alte temperature (come guarnizioni in grafite, guarnizioni rivestite in metallo), è possibile ottenere una tenuta senza perdite a temperature elevate a lungo termine. La pressione di esercizio può raggiungere 1,6-10 MPa, soddisfacendo i requisiti di pressione del riscaldamento civile a bassa pressione (inferiore a 0,6 MPa) e dei sistemi di vapore industriale ad alta pressione (superiore a 4,0 MPa).
Efficienza di conduzione del calore e risparmio energetico: la conduttività termica dell'acciaio inossidabile (circa 16-21 W/(m·K)) è superiore a quella dei tubi in plastica e la struttura anulare del soffietto può aumentare l'area di contatto tra il mezzo e la tubazione, accelerando il trasferimento di calore. Allo stesso tempo, la parete esterna della tubazione può essere opportunamente dotata di uno strato isolante per ridurre la perdita di calore e migliorare le prestazioni di risparmio energetico del sistema.
Scenari applicativi tipici
I soffietti in acciaio inox possono risolvere in modo specifico i punti critici applicativi delle tubazioni tradizionali in diversi tipi di sistemi di riscaldamento:

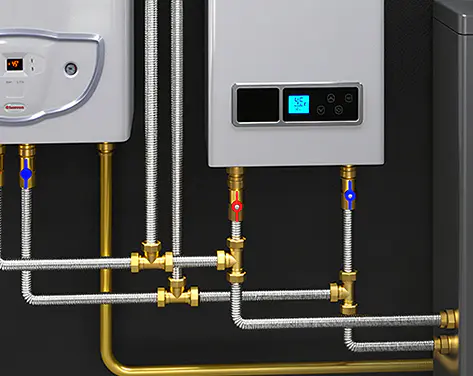

Impianti di riscaldamento civile e acqua calda
Collegamento di tubi di diramazione tra radiatori e tubi principali: sfruttando la flessibilità dei soffietti, possono facilmente aggirare ostacoli come pareti e mobili, ridurre l'uso di gomiti e ridurre la resistenza al flusso d'acqua; allo stesso tempo, assorbono l'espansione e la contrazione della tubazione durante le stagioni di riscaldamento e non di riscaldamento per evitare perdite di interfaccia.

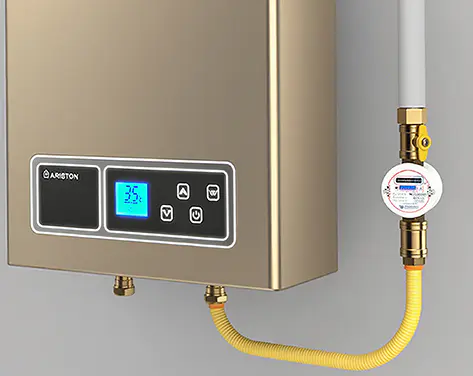

Collegamento tra caldaie murali e tubazioni dell'acqua calda: possono resistere alla temperatura dell'acqua calda di 80-95 ℃ durante il funzionamento delle caldaie murali, resistere alla fatica termica causata da frequenti avviamenti e spegnimenti e sono più durevoli dei tubi in gomma (facili da invecchiare) e dei tubi in rame (forte rigidità), con una durata di servizio di oltre 15 anni.

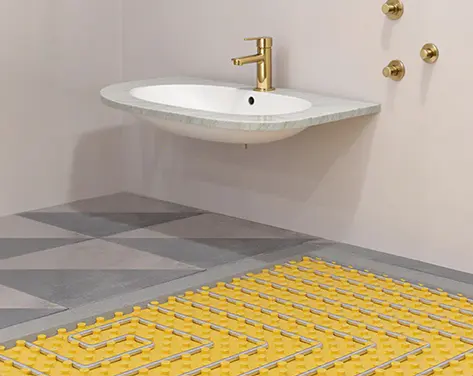

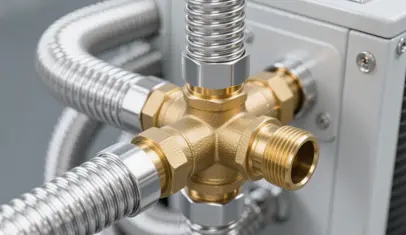

Collegamento di collettori nel riscaldamento radiante a pavimento a bassa temperatura (riscaldamento a pavimento ad acqua): i soffietti di piccolo calibro (DN15-DN25) possono adattarsi alla disposizione multi-ramo dei tubi del riscaldamento a pavimento, ridurre la resistenza al flusso d'acqua e migliorare l'uniformità di dissipazione del calore.
Sistemi di riscaldamento industriale
Collegamento tra caldaie e tubazioni del vapore: all'uscita delle caldaie a carbone/gas, i soffietti possono assorbire la forte espansione termica durante l'avvio della caldaia, proteggere le valvole e le interfacce delle tubazioni ed evitare perdite di vapore (la temperatura del vapore è solitamente di 150-300 ℃, pressione 1,0-4,0 MPa).
Sistemi di riscaldamento a olio termoconduttore: utilizzati per collegare forni a olio termoconduttore con reattori, essiccatori e altre apparecchiature. L'acciaio inossidabile 316 può resistere all'erosione a lungo termine dell'olio termoconduttore (temperatura 200-300 ℃) e la sua resistenza alle vibrazioni (generate dal funzionamento della pompa) impedisce l'allentamento dei giunti delle tubazioni.
Collegamento di tubazioni di apparecchiature di riscaldamento elettrico: come le tubazioni di ingresso e uscita dei reattori di riscaldamento elettrico, i soffietti possono adattarsi all'elevata temperatura locale degli elementi riscaldanti elettrici e non vi è alcun problema di emissione di odori dai tubi di plastica.
Nuovi sistemi di riscaldamento energetico
Condotte di circolazione dei sistemi di raccolta solare termica: collegando collettori solari e serbatoi di accumulo dell'acqua calda, l'acciaio inossidabile 304 può resistere alle alte temperature (70-100 ℃) sotto la luce solare diretta e la corrosione dovuta alla pioggia, e la struttura flessibile si adatta al leggero spostamento dei collettori dovuto agli angoli di installazione.
Condotte di circolazione dell'acqua delle pompe di calore ad aria: nell'intervallo di fluttuazione della temperatura compreso tra -10 ℃ e 55 ℃, i soffietti possono compensare l'espansione e la contrazione delle condutture causate dai cambiamenti di temperatura ambientale, evitando l'infragilimento a bassa temperatura o la deformazione ad alta temperatura dei tubi di plastica.
Scenari di riscaldamento speciali
Condotte di disinfezione a vapore nell'industria alimentare: la parete interna dei soffietti in acciaio inossidabile è liscia e facile da pulire, soddisfa gli standard di igiene alimentare (come la certificazione 3A), resiste alla disinfezione a vapore ad alta temperatura di 121 ℃ e non presenta alcun rischio di inquinamento da ruggine.
Collegamento di tubazioni di apparecchiature di riscaldamento da laboratorio (come bagni d'olio, serbatoi a temperatura costante): i soffietti di piccolo calibro (DN6-DN15) possono adattarsi con precisione alle apparecchiature di precisione e la loro resistenza alle vibrazioni garantisce una trasmissione stabile del mezzo durante gli esperimenti.
Punti chiave di selezione e specifiche di installazione
1. Selezione scientifica
Abbinamento dei materiali: l'acciaio inossidabile 304 è selezionato per sistemi a media temperatura (≤200 ℃); L'acciaio inossidabile 316 è selezionato per sistemi ad alta temperatura (200-400 ℃) o mezzi corrosivi (come vapore contenente zolfo); L'acciaio inossidabile 310S è selezionato per sistemi a temperatura ultraelevata (>400 ℃).
Calibro e pressione nominale: selezionare i calibri DN10-DN300 in base alla portata del fluido riscaldante (DN15-DN50 è comunemente utilizzato per scopi civili, DN50-DN200 per scopi industriali); la pressione di esercizio deve essere ≥ 1,25 volte la pressione di progetto del sistema (ad esempio, se la pressione di progetto di un sistema a vapore è 1,6 MPa, selezionare un soffietto con una valutazione di ≥ 2,0 MPa).
Metodo di connessione: la connessione filettata (con nastro di materia prima resistente alle alte temperature) è comunemente utilizzata negli impianti civili; il collegamento a flangia (con guarnizioni metalliche avvolte) è utilizzato soprattutto negli impianti industriali; i giunti a ghiera possono essere selezionati per il collegamento di apparecchiature di precisione (per garantire la pulibilità senza angoli morti).
Quantità di compensazione dell'espansione: calcolare la quantità di espansione termica in base alla lunghezza della tubazione e alla differenza di temperatura (formula: ΔL=α×L×ΔT, dove α è il coefficiente di espansione lineare dell'acciaio inossidabile), assicurandosi che la quantità di compensazione del soffietto sia ≥ al valore calcolato per evitare stiramenti o compressioni eccessivi.
2. Specifiche di installazione
Pretrattamento e pulizia: prima dell'installazione, rimuovere le incrostazioni di ossido e le macchie di olio nella tubazione. I sistemi ad alta temperatura necessitano di essere sgrassati (come la pulizia con trielina); quando si collega ad apparecchiature alimentari e farmaceutiche, è necessario selezionare soffietti con pareti interne lucidate elettroliticamente per evitare la crescita microbica.
Piegatura e fissaggio: il raggio di curvatura è ≥ il raggio specificato dal prodotto (solitamente 6-10 volte il diametro del tubo). È vietato applicare una forza eccessiva durante la piegatura a freddo per provocare la deformazione dell'ondulazione; supporti scorrevoli sono posizionati ogni 2-3 metri nel tratto rettilineo (permettendo l'espansione assiale) e supporti fissi sono posizionati su entrambe le estremità della sezione di compensazione per limitare lo spostamento laterale.
Sigillatura e isolamento: quando si utilizza il collegamento a flangia, serrare i bulloni in modo uniforme (passo dopo passo in diagonale) per evitare guasti alla tenuta causati dal carico eccentrico; le tubazioni ad alta temperatura devono essere avvolte con strati isolanti (come lana di roccia, silicato di alluminio) all'esterno del soffietto, ma è necessario riservare spazio di dilatazione per evitare che lo strato isolante ostacoli la compensazione del soffietto.
Funzionamento di prova e test: dopo l'installazione, eseguire un test della pressione dell'acqua (la pressione di prova è 1,5 volte la pressione di esercizio e la pressione viene mantenuta per 30 minuti senza perdite); i sistemi ad alta temperatura devono eseguire la messa in servizio a caldo per monitorare se i soffietti si espandono e si contraggono senza intoppi e se vi sono perdite sull'interfaccia.
Vantaggi dell'applicazione
Prolungare la durata di servizio del sistema: la resistenza alla fatica termica dei soffietti in acciaio inossidabile può estendere il ciclo di funzionamento senza problemi del sistema di riscaldamento a più di 10 anni, superando di gran lunga quello dei tubi in acciaio zincato (5-8 anni) e dei tubi in plastica (3-5 anni), riducendo i costi di sostituzione.
Ridurre i costi di manutenzione: la resistenza alla corrosione e la resistenza alle alte temperature riducono la manutenzione di arresto causata dalla corrosione e dalla rottura della tubazione e i costi di manutenzione annuali possono essere ridotti del 40%-60%; soprattutto negli impianti di riscaldamento industriale si possono evitare perdite di produzione causate da perdite del fluido.
Miglioramento della sicurezza operativa: la tenuta a perdite zero e il design anti-stress termico riducono il rischio di scottature e incendi causati dalla perdita di fluidi ad alta temperatura (come vapore e olio termoconduttore) e possono ridurre le perdite di proprietà causate da perdite di acqua domestica nel riscaldamento civile.
Migliora l'adattabilità del sistema: la capacità di compensazione flessibile rende l'installazione della tubazione non limitata dalle strutture dell'edificio (come pareti e pavimenti), particolarmente adatta per la trasformazione dei sistemi di riscaldamento in vecchi edifici, riducendo lo scavo delle pareti e i danni strutturali.
Sommario
Attraverso il duplice vantaggio di materiale e struttura, i soffietti in acciaio inossidabile raggiungono prestazioni complete di "resistenza alle alte temperature, antiespansione, tenuta stabile e lunga durata" nei sistemi di riscaldamento. Che si tratti dei requisiti di comfort del riscaldamento civile o delle dure condizioni di lavoro del riscaldamento industriale, possono fornire soluzioni affidabili per le tubazioni, ponendo solide basi per il funzionamento efficiente e sicuro dei sistemi di riscaldamento.
Le stufe (compresi stufe a gas domestiche, stufe da cucina commerciali, forni industriali, ecc.) hanno requisiti rigorosi per il collegamento delle tubazioni, come sicurezza e tenuta, resistenza alle alte temperature, resistenza alla corrosione del gas e delle sue impurità, flessibilità di installazione e affidabilità a lungo termine. I tradizionali tubi in gomma sono soggetti a invecchiamento, screpolature e morsi di ratto, mentre i tubi metallici rigidi mancano di flessibilità, rendendo difficile l'installazione. I soffietti in acciaio inossidabile, con le loro proprietà materiali uniche e il design strutturale, possono affrontare efficacemente questi punti critici e diventare la scelta ideale per le tubazioni di collegamento delle stufe. Di seguito vengono approfondite soluzioni applicative specifiche da più dimensioni.
Principali vantaggi prestazionali e abbinamento preciso con i requisiti della stufa
L'ambiente operativo delle stufe è caratterizzato da elevata temperatura ambiente (fino a 150℃ vicino al bruciatore), frequenti accensioni e spegnimenti della fiamma, contatto con gas (gas naturale, gas di petrolio liquefatto) e acqua di condensa e la necessità di un collegamento sicuro e flessibile. Le prestazioni dei soffietti in acciaio inossidabile possono soddisfare con precisione questi requisiti:
Eccellente sicurezza e tenuta: realizzato in acciaio inossidabile 304 di alta qualità, il soffietto ha una struttura monopezzo senza giunture al centro, riducendo il rischio di perdite. Le estremità di connessione (filettate o ad attacco rapido) sono lavorate con precisione e dotate di speciali anelli di tenuta (come gomma nitrilica o EPDM) compatibili con il gas, garantendo una tenuta affidabile anche in caso di utilizzo a lungo termine e variazioni di temperatura.
Resistenza alle alte temperature e resistenza al fuoco: può resistere a temperature elevate fino a 300 ℃, che è molto più elevata della temperatura ambiente vicino al bruciatore della stufa. Anche se entra accidentalmente in contatto con fiamme libere, non si scioglie né brucia, evitando incendi causati dalla combustione del tubo, che è molto più sicuro dei tubi in gomma.
Resistenza alla corrosione e compatibilità con i gas: è resistente alla corrosione dei componenti del gas (come i solfuri nel gas naturale) e all'acqua di condensa generata durante la combustione del gas, evitando ruggine e perforazione. È compatibile con vari gas, tra cui gas naturale, gas di petrolio liquefatto e gas artificiale, senza degradazione o reazione del materiale.
Flessibilità e Adattabilità all'Installazione: Il soffietto può essere piegato liberamente (il raggio minimo di curvatura è 3-5 volte il diametro del tubo), adattandosi alla complessa disposizione spaziale delle cucine. Può collegare facilmente la fonte di gas (contatore del gas, bombola del gas) alla stufa, riducendo la necessità di gomiti e adattatori e semplificando il processo di installazione.
Anti-invecchiamento e lunga durata: a differenza dei tubi in gomma che sono soggetti a invecchiamento, indurimento e screpolature a causa della temperatura, dei raggi ultravioletti e dei fumi d'olio, i soffietti in acciaio inossidabile hanno prestazioni anti-invecchiamento. La sua durata può raggiungere i 10-15 anni, superando di gran lunga la durata di servizio da 18 mesi a 2 anni dei tubi in gomma, riducendo la frequenza di sostituzione.
Scenari applicativi tipici
Il soffietto in acciaio inox può essere applicato a varie tipologie di stufe per risolvere problemi di collegamento:

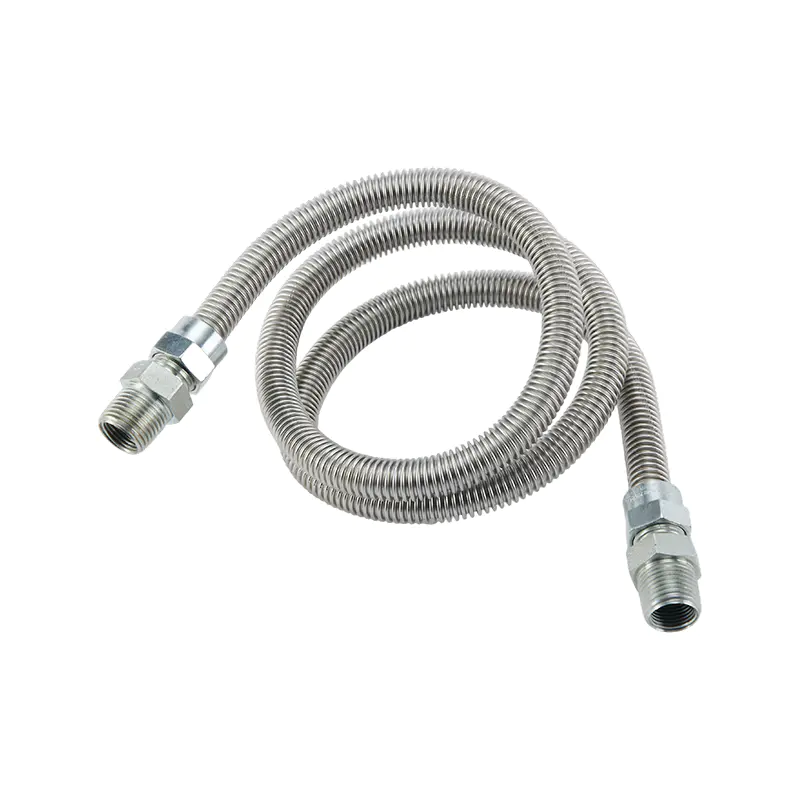

Stufe a gas per uso domestico

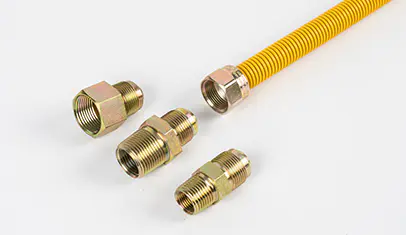

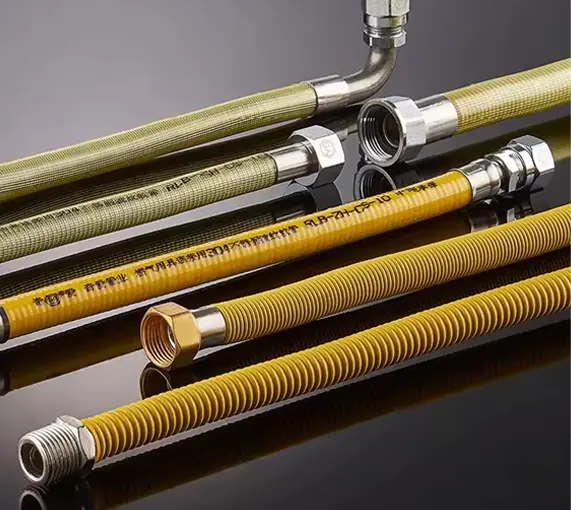

Collegamento tra contatore del gas e stufa: nelle cucine domestiche viene utilizzato per collegare il contatore del gas o la valvola del gas alla stufa. La sua flessibilità consente di instradarlo attraverso armadietti e attorno a ostacoli, evitando i rischi per la sicurezza derivanti dallo schiacciamento o dall'attorcigliamento dei tubi di gomma.
Collegamento della stufa da incasso: per le stufe da incasso installate nei mobili, il soffietto può essere piegato in una forma adatta per adattarsi allo spazio ristretto, garantendo una buona ventilazione ed evitando l'accumulo di gas.
Fornelli da cucina commerciali
Stufe di grandi dimensioni in ristoranti e mense: utilizzate per collegare stufe commerciali (come stufe wok, stufe a vapore) con il gasdotto. Può resistere all'ambiente ad alta temperatura delle cucine commerciali e alle vibrazioni delle stufe durante l'uso, garantendo una fornitura di gas stabile.
Friggitrici e forni a gas: la resistenza alle alte temperature del soffietto lo rende adatto per il collegamento di friggitrici e forni a gas che generano calore elevato durante il funzionamento, evitando danni alle tubazioni causati dall'alta temperatura.
Forni industriali
Forni di riscaldamento industriale e forni di ricottura: utilizzati per le condotte di alimentazione del gas dei forni industriali. Può adattarsi all'elevata temperatura attorno al forno e alle fluttuazioni di pressione del gas industriale, garantendo una fornitura di gas sicura e continua.
Punti chiave di selezione e specifiche di installazione
1. Selezione scientifica
Materiale e calibro: l'acciaio inossidabile 304 è sufficiente per stufe domestiche e commerciali generali; per ambienti industriali con condizioni più severe, è possibile selezionare l'acciaio inossidabile 316 per una migliore resistenza alla corrosione. Il calibro viene selezionato in base al consumo di gas della stufa, solitamente DN10 (3/8 pollici) per stufe domestiche e DN15 (1/2 pollici) o maggiore per stufe commerciali.
Lunghezza e pressione nominale: la lunghezza deve essere appropriata, generalmente non superiore a 2 metri per uso domestico per evitare un'eccessiva resistenza della tubazione. La pressione nominale deve essere ≥ 1,6 MPa per soddisfare i requisiti di pressione di alimentazione del gas (solitamente 2-3 kPa per uso domestico, fino a 5 kPa per uso commerciale).
Tipo di connessione: le stufe domestiche utilizzano comunemente connessioni filettate con dadi specifici per il gas; le stufe commerciali possono utilizzare collegamenti a flangia o giunti ad attacco rapido per un comodo smontaggio e manutenzione.
2. Specifiche di installazione
Evitare piegature e torsioni eccessive: durante l'installazione, il raggio di curvatura non deve essere inferiore al valore specificato per evitare danni alla struttura del soffietto e comprometterne la durata e la sicurezza. Non torcere la tubazione per evitare di allentare la guarnizione.
Fissaggio saldo: il soffietto deve essere fissato con clip speciali a intervalli (ogni 50-80 cm) per evitare vibrazioni e attriti con altri oggetti, che potrebbero causare usura. Non tirare con forza la tubazione durante l'installazione.
La tubazione deve essere mantenuta ad una distanza di almeno 30 cm dal bruciatore della stufa e da altri componenti ad alta temperatura. Se ciò è inevitabile, è necessario adottare misure di isolamento termico (come ad esempio manicotti termoisolanti).
Rilevamento delle perdite: dopo l'installazione è necessario eseguire un test delle perdite. Applicare acqua saponata sulle parti di collegamento; se non vengono generate bolle, significa che non vi sono perdite. Non utilizzare fiamme libere per il rilevamento delle perdite per evitare pericoli.
Ispezione e sostituzione regolari: controllare regolarmente i soffietti per rilevare eventuali segni di danni, corrosione o collegamenti allentati. Dovrebbe essere sostituito in tempo quando raggiunge la sua durata utile o è danneggiato e deve essere sostituito da personale professionale.
Vantaggi dell'applicazione
Migliora la sicurezza: l'uso di soffietti in acciaio inossidabile riduce il rischio di perdite di gas causate dall'invecchiamento, dai morsi di ratto e dall'alta temperatura dei tubi di gomma, prevenendo efficacemente esplosioni di gas e incendi e garantendo la sicurezza della vita e delle proprietà.
Riduce i costi di manutenzione: la sua lunga durata riduce la frequenza di sostituzione rispetto ai tubi in gomma, risparmiando sui costi e sui problemi di sostituzione frequente. Allo stesso tempo, la sua resistenza alla corrosione riduce gli interventi di manutenzione causati dai danni alla tubazione.
Semplifica l'installazione: la flessibilità del soffietto rende più comoda l'installazione delle tubazioni della stufa, adattandosi a vari layout della cucina, riducendo la difficoltà di costruzione e migliorando l'efficienza dell'installazione.
Conformità agli standard di sicurezza: soddisfa i requisiti degli standard di sicurezza nazionali per gli apparecchi a gas (come GB 29993-2013 "Tubi corrugati in acciaio inossidabile per gas") e può superare l'ispezione dei dipartimenti competenti, garantendo la conformità alle normative.
Sommario
Il soffietto in acciaio inossidabile, con la sua sicurezza, resistenza alle alte temperature, resistenza alla corrosione, flessibilità e lunga durata, fornisce una soluzione di collegamento affidabile per varie stufe. Risolve efficacemente i rischi per la sicurezza e le difficoltà di installazione delle tradizionali tubazioni di collegamento ed è la scelta ideale per migliorare la sicurezza e l'affidabilità dei sistemi di fornitura di gas per stufe.

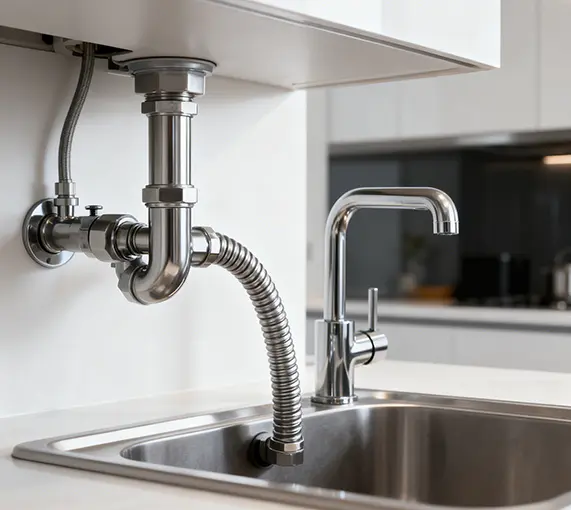

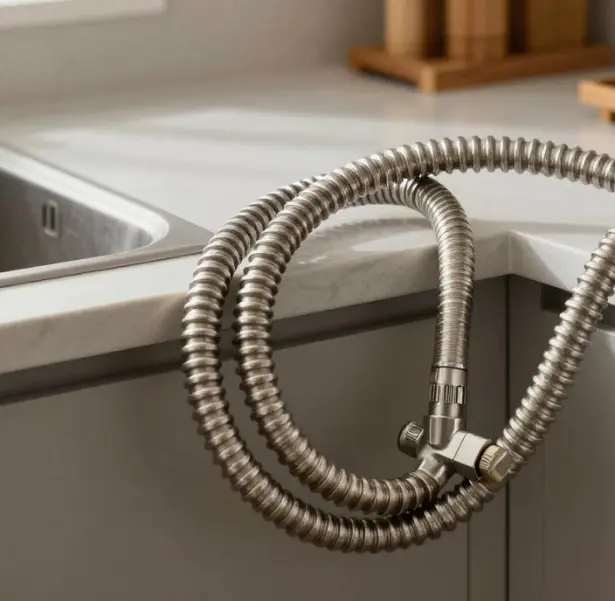

I sistemi sanitari (inclusi l'igiene medica, la lavorazione di alimenti e bevande, la produzione farmaceutica e le strutture igienico-sanitarie pubbliche) hanno requisiti estremamente severi per le tubazioni, come elevata pulizia, resistenza alla corrosione, facilità di pulizia, non tossicità e conformità agli standard igienici. Le tubazioni tradizionali (come tubi in plastica o normali tubi metallici) presentano spesso problemi quali facile contaminazione, pulizia difficile o corrosione in ambienti difficili. I soffietti in acciaio inossidabile, con le loro proprietà dei materiali e il design strutturale, possono soddisfare perfettamente le esigenze speciali dei sistemi sanitari e diventare una soluzione affidabile per le tubazioni. Di seguito vengono approfondite soluzioni applicative specifiche da più dimensioni.
Corrispondenza precisa dei vantaggi prestazionali fondamentali con i requisiti del sistema sanitario
I sistemi sanitari operano in ambienti caratterizzati da pulizia frequente (CIP/SIP), contatto con vari detergenti (acidi, alcali), disinfezione ad alta temperatura e rigorosa prevenzione della crescita microbica. Le prestazioni dei soffietti in acciaio inossidabile possono soddisfare con precisione questi requisiti:
Eccellente resistenza alla corrosione: realizzato in acciaio inossidabile 304 o 316L, può resistere alla corrosione di vari detergenti (come acido peracetico, idrossido di sodio) e disinfettanti utilizzati nei sistemi sanitari. L'acciaio inossidabile 316L, con il suo contenuto di molibdeno più elevato, ha una maggiore resistenza alla corrosione da ioni cloruro, rendendolo adatto ad ambienti con elevato contenuto di sale (come la lavorazione dei frutti di mare) o all'uso frequente di disinfettanti contenenti cloro.
Elevata pulizia e atossicità: la parete interna del soffietto è liscia (Ra ≤ 0,8μm) dopo la lucidatura elettrolitica, senza angoli morti o pori, che possono impedire l'adesione e la riproduzione di microrganismi (batteri, funghi, ecc.). Non rilascia sostanze nocive ed è conforme agli standard igienici internazionali come FDA, 3A e USP Classe VI, garantendo che il mezzo (acqua, cibo, medicinali) non sia contaminato.
Resistenza alla temperatura e adattabilità alla disinfezione: può resistere a processi di disinfezione ad alta temperatura (come la sterilizzazione con vapore saturo a 121 ℃ per 30 minuti) e ambienti a bassa temperatura (fino a -40 ℃), adattandosi ai frequenti cambiamenti di temperatura nei sistemi sanitari durante la pulizia e il funzionamento. Non si deformerà né invecchierà a causa delle variazioni di temperatura.
Parete interna liscia e basso rischio di inquinamento: la superficie interna ultra liscia riduce la ritenzione dei residui del supporto, facilitando la pulizia durante i processi CIP (Clean-in-Place). Rispetto ai tubi con superficie ruvida, può ridurre la frequenza della pulizia e l'uso di detergenti, risparmiando sui costi e riducendo l'impatto ambientale.
Resistenza meccanica e lunga durata: ha un'elevata resistenza alla trazione (≥520 MPa) e agli urti, può sopportare le fluttuazioni di pressione nelle tubazioni sanitarie (solitamente 0,1-1,0 MPa) e non è facile da danneggiare durante l'installazione o l'uso. La sua durata può raggiungere più di 10 anni, superando di gran lunga quella dei tubi in plastica (3-5 anni), riducendo la frequenza di sostituzione e manutenzione.
Scenari applicativi tipici
I soffietti in acciaio inox possono risolvere i punti critici applicativi delle tubazioni tradizionali in diverse tipologie di impianti sanitari:
Sistemi Sanitari Medici e Sanitari
Condotte per l'approvvigionamento idrico medico: utilizzate per il trasporto di acqua purificata, acqua sterile e acqua per dialisi negli ospedali. La parete interna liscia e la resistenza alla corrosione del soffietto prevengono l'inquinamento secondario della qualità dell'acqua, garantendo la sicurezza dell'uso dell'acqua ad uso medico.
Collegamenti alle tubazioni di disinfezione: collegando autoclavi, sterilizzatori e altre apparecchiature, può resistere alla disinfezione con vapore ad alta temperatura e alta pressione, garantendo la tenuta della tubazione durante il processo di disinfezione.
Scarico delle acque reflue nelle sale operatorie: utilizzati per lo scarico delle acque reflue contaminate nelle sale operatorie, i soffietti in acciaio inossidabile 316L possono resistere alla corrosione causata da sangue, farmaci e disinfettanti nelle acque reflue.
Sistemi sanitari per la lavorazione di alimenti e bevande
Condotte per il trasporto di materie prime: nelle linee di produzione di latticini, bevande e birra, viene utilizzato per trasportare materie prime (latte, succhi, sciroppi, ecc.). La parete interna atossica e liscia evita residui di materiale e crescita batterica, soddisfacendo i requisiti di igiene per uso alimentare.
Sistemi di pulizia delle tubazioni: collegando le apparecchiature di pulizia CIP e le apparecchiature di produzione, può resistere all'erosione dei fluidi detergenti ad alta temperatura (80-95 ℃) e dei detergenti chimici, garantendo una pulizia efficace senza danni alle tubazioni.
Condotte di sterilizzazione a vapore nelle fabbriche alimentari: utilizzate per il trasporto del vapore nei processi di sterilizzazione degli alimenti, si adattano ai frequenti impatti del vapore ad alta temperatura e mantengono prestazioni stabili.
Sistemi sanitari per la produzione farmaceutica
Trasporto API (ingrediente farmaceutico attivo): nelle officine farmaceutiche, viene utilizzato per trasportare API e prodotti intermedi. Il soffietto soddisfa gli standard GMP, senza adsorbimento o lisciviazione, garantendo la purezza dei prodotti farmaceutici.
Condotte per acqua purificata e acqua per iniezione: collegando apparecchiature per il trattamento dell'acqua e linee di riempimento, può resistere alla circolazione ad alta temperatura di acqua purificata e soddisfare i severi requisiti igienici dei sistemi di acqua per iniezione.
Strutture sanitarie pubbliche
Condotte di approvvigionamento idrico nei bagni pubblici: utilizzata in luoghi pubblici ad alto traffico come palestre e piscine, resiste alla corrosione dell'acqua contenente cloro e ha una buona resistenza alla pressione per adattarsi all'uso frequente dell'acqua.
Condotte per il trattamento delle acque reflue in aree pubbliche: Per il trasporto delle acque reflue domestiche nelle stazioni, negli aeroporti, ecc., resiste alla corrosione della materia organica nelle acque reflue e non è facile da ostruire grazie alla sua parete interna liscia.
Punti chiave di selezione e specifiche di installazione
1. Selezione scientifica
Selezione del materiale: l'acciaio inossidabile 304 è adatto per ambienti sanitari generali (come i bagni pubblici); L'acciaio inossidabile 316L è preferibile per ambienti difficili con forte corrosione (come la produzione farmaceutica, la lavorazione dei frutti di mare) o l'uso frequente di disinfettanti forti.
Calibro e pressione nominale: selezionare i calibri (DN15-DN100) in base ai requisiti di flusso del sistema sanitario. Ad esempio, i calibri piccoli (DN15-DN32) vengono utilizzati per la fornitura di acqua medica, mentre i calibri medi (DN40-DN80) vengono utilizzati per le condotte per la lavorazione degli alimenti. La pressione nominale deve essere ≥ 1,5 volte la pressione di esercizio (solitamente 1,0-1,6 MPa).
Trattamento superficiale: la parete interna deve essere sottoposta a lucidatura elettrolitica (Ra ≤ 0,8μm) per garantire levigatezza e facile pulizia; la parete esterna può essere lucidata o passivata per migliorare la resistenza alla corrosione.
Metodi di connessione: sono comunemente utilizzate connessioni a morsetto sanitario (Tri-Clamp), facili da smontare e pulire, adatte per sistemi che richiedono una manutenzione frequente; le connessioni flangiate con guarnizioni sanitarie (come EPDM, PTFE) vengono utilizzate per tubazioni ad alta pressione per garantire tenuta e igiene.
2. Specifiche di installazione
Controllo della pulizia: prima dell'installazione, il soffietto deve essere pulito (utilizzando acqua pura o alcol) per rimuovere olio, ruggine e altre impurità. Per gli impianti farmaceutici e alimentari sono necessari trattamenti di sgrassaggio e passivazione per soddisfare i requisiti di asepsi.
Evitare angoli morti: durante l'installazione, ridurre al minimo l'uso di gomiti e raccordi a T. Se necessario, utilizzare gomiti sanitari ad ampio raggio per evitare angoli morti dove si accumula lo sporco. Il raggio di curvatura del soffietto deve essere ≥ 5 volte il diametro del tubo per evitare deformazioni che influiscono sulla pulizia.
Requisiti di tenuta: le guarnizioni di tenuta devono essere di grado alimentare o medico (come EPDM per alte temperature, PTFE per resistenza ad acidi e alcali) e essere sostituite regolarmente per prevenire la crescita batterica dovuta all'invecchiamento della guarnizione.
Sterilizzazione e test: dopo l'installazione, eseguire un test di pressione (utilizzando acqua pura o aria compressa) per garantire l'assenza di perdite. Per i sistemi asettici, eseguire la sterilizzazione SIP (sterilizzazione sul posto) per verificare che la tubazione soddisfi i limiti microbici (≤ 10 CFU/100 ml).
Vantaggi dell'applicazione
Garantire la sicurezza igienica: la parete interna liscia e la resistenza alla corrosione dei soffietti in acciaio inossidabile prevengono la contaminazione microbica e il deterioramento medio, riducendo gli scarti di prodotto nella produzione alimentare e farmaceutica ed evitando incidenti medici nei sistemi sanitari.
Riduzione dei costi di manutenzione: la lunga durata e le caratteristiche di facile pulizia riducono la frequenza di sostituzione e pulizia della tubazione. Rispetto ai tubi in plastica, i costi di manutenzione annuali possono essere ridotti del 40%-60%.
Rispettare i requisiti normativi: soddisfare gli standard igienici internazionali (FDA, 3A, GMP, ecc.) e i requisiti normativi nazionali per i sistemi sanitari, evitando sanzioni o sospensione della produzione a causa della non conformità.
Migliorare l'efficienza produttiva: le prestazioni affidabili garantiscono un funzionamento stabile dei sistemi sanitari, riducendo i tempi di inattività causati da guasti alle tubazioni. Il facile smontaggio delle connessioni sanitarie velocizza i processi di manutenzione e pulizia.
Sommario
I soffietti in acciaio inossidabile, con la loro resistenza alla corrosione, elevata pulizia e conformità agli standard igienici, forniscono una soluzione di tubazioni "sicura, affidabile ed efficiente" per i sistemi sanitari. Sia nel campo medico, alimentare, farmaceutico o della sanità pubblica, possono soddisfare i severi requisiti igienici e le complesse condizioni di lavoro, ponendo solide basi per il funzionamento sicuro dei sistemi sanitari.
I sistemi di condizionamento e ventilazione (inclusi il condizionamento centralizzato, la ventilazione commerciale, il condizionamento dell'aria pulito, ecc.) hanno requisiti fondamentali per le tubazioni, come una trasmissione regolare dell'aria/del mezzo, resistenza alle vibrazioni e riduzione del rumore, resistenza alla temperatura e all'umidità, installazione flessibile e stabilità a lungo termine. I condotti dell'aria tradizionali (come i condotti in lamiera di acciaio zincato) presentano problemi quali elevata rigidità e forte rumore dovuto alle vibrazioni, mentre i tubi in plastica sono limitati dalla resistenza e dalla resistenza alla temperatura. I soffietti in acciaio inossidabile, con i loro vantaggi materiali e strutturali unici, possono adattarsi efficacemente alle complesse condizioni di lavoro dei sistemi di condizionamento e ventilazione, diventando la scelta ideale per ottimizzare le prestazioni delle tubazioni. Di seguito vengono approfondite soluzioni applicative specifiche da più dimensioni.
Corrispondenza precisa dei vantaggi prestazionali principali con i requisiti di sistema
L'ambiente operativo dei sistemi di condizionamento e ventilazione è caratterizzato da fluttuazioni di temperatura (da -10 ℃ a 80 ℃), elevata umidità dell'aria, frequenti vibrazioni delle apparecchiature e dalla necessità di ridurre la resistenza al vento e il rumore. Le prestazioni dei soffietti in acciaio inossidabile possono soddisfare con precisione questi requisiti:
Eccellente resistenza alla temperatura e all'umidità: l'acciaio inossidabile 304 può funzionare stabilmente nell'intervallo di temperature da -40 ℃ a 300 ℃, coprendo completamente i requisiti dei sistemi di condizionamento per l'aria di mandata (12-18 ℃), aria di ritorno (temperatura ambiente) e sistemi di ventilazione per la temperatura di scarico (da -10 ℃ a 60 ℃); allo stesso tempo, l'acciaio inossidabile non assorbe acqua o muffa e può resistere alla corrosione in ambienti ad elevata umidità (come scantinati, ventilazione di piscine), evitando la ruggine delle tubazioni o la crescita batterica.
Resistenza alle vibrazioni e capacità di riduzione del rumore: la struttura ondulata anulare del soffietto ha buone prestazioni di assorbimento degli urti elastici, che possono assorbire le vibrazioni generate dal funzionamento di unità di condizionamento e ventilatori (frequenza di vibrazione 10-100 Hz), ridurre la trasmissione delle vibrazioni alle tubazioni e alle strutture edilizie e ridurre il rumore (rispetto ai condotti dell'aria rigidi, può ridurre il rumore di 5-15 dB); è particolarmente indicato per luoghi sensibili al rumore come ospedali e laboratori.
Bassa resistenza al vento e stabilità del flusso d'aria: la parete interna del soffietto, dopo il trattamento liscio (Ra≤1,6μm), ha un coefficiente di resistenza al vento (λ) pari a 0,02-0,03, che è molto inferiore alla resistenza locale dei tradizionali condotti d'aria rettangolari; il design a sezione trasversale anulare rende la distribuzione del flusso d'aria più uniforme, evita le correnti parassite e migliora l'efficienza dello scambio termico dei sistemi di condizionamento dell'aria e l'effetto di ventilazione dei sistemi di ventilazione.
Flessibilità di installazione e adattabilità allo spazio: i soffietti possono essere piegati arbitrariamente (il raggio di curvatura minimo è 3-5 volte il diametro del tubo) e possono facilmente aggirare ostacoli come travi, colonne e tubi, riducendo l'uso di gomiti, raccordi a T e altri accessori; per spazi ristretti (come soppalchi a soffitto, locali tecnici), le loro caratteristiche flessibili possono semplificare il processo di installazione e ridurre le difficoltà di costruzione.
Vantaggi di resistenza e durata: la resistenza alla trazione dell'acciaio inossidabile (≥520MPa) è molto superiore a quella dei tubi in plastica, con resistenza agli urti, che possono resistere alla pressione positiva (≤2000Pa) e alla pressione negativa (≥-500Pa) nel condotto dell'aria, soddisfacendo i requisiti dei sistemi di alimentazione dell'aria ad alta pressione; la durata può raggiungere più di 20 anni, superando di gran lunga il ciclo anticorrosivo dei condotti dell'aria in lamiera di acciaio zincato (8-12 anni).
Scenari applicativi tipici
I soffietti in acciaio inossidabile possono risolvere in modo specifico i punti critici applicativi delle tubazioni tradizionali in diversi collegamenti di sistemi di condizionamento e ventilazione:

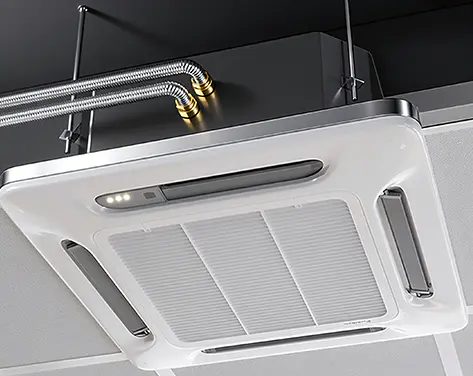

Sistemi di condizionamento d'aria centralizzati
Sezione di collegamento tra unità di condizionamento e condotti dell'aria: all'uscita dell'aria dei refrigeratori d'acqua e delle unità di trattamento aria, i soffietti possono assorbire le vibrazioni derivanti dal funzionamento dell'apparecchiatura, evitare il rumore di risonanza dei condotti dell'aria causato da connessioni rigide; allo stesso tempo, compensare lo spostamento tra le unità e i condotti dell'aria dovuto a errori di installazione o sbalzi di temperatura.
Collegamento tra ventilconvettori e tubazioni di derivazione: I soffietti di piccolo calibro (DN80-DN200) sono adatti per condotti di mandata/ripresa dell'aria dei ventilconvettori. La struttura flessibile riduce la trasmissione delle vibrazioni della ventola e la parete interna liscia non accumula polvere, riducendo la frequenza di pulizia e manutenzione dei sistemi di condizionamento.
Collegamento della tubazione del refrigerante: nelle tubazioni del refrigerante (come R32, R410A) dei condizionatori d'aria multi-split, i soffietti possono adattarsi alle variazioni di temperatura (da -15 ℃ a 60 ℃) durante la circolazione del refrigerante e la loro resistenza alle vibrazioni previene le perdite di refrigerante causate da interfacce allentate.
Sistemi di ventilazione commerciale e industriale
Tubi di scarico della cucina: i soffietti in acciaio inossidabile sono resistenti alla corrosione dei fumi d'olio e le loro caratteristiche di piegabilità si adattano alla complessa disposizione spaziale delle cucine. La loro resistenza alle alte temperature (≤300℃) può far fronte all'elevata temperatura istantanea dei fumi d'olio, che è più sicura dei tubi in plastica.
Ventilazione delle officine industriali: nelle officine polverose e umide (come la lavorazione degli alimenti, la produzione di macchinari), la resistenza alla corrosione dei soffietti può resistere all'erosione della polvere e alla ruggine dell'acqua di condensa. Il design flessibile facilita il collegamento delle bocchette di ventilazione in diverse aree, migliorando l'efficienza della ventilazione.
Sistemi di scarico dei fumi di incendio: i soffietti in acciaio inossidabile ad alta temperatura (come il materiale 316) possono funzionare continuamente a 280 ℃ per più di 30 minuti, soddisfacendo i requisiti di resistenza al fuoco dello scarico dei fumi di incendio e la loro resistenza alle vibrazioni garantisce che i tubi non cadano in caso di incendio.
Aria condizionata pulita e ventilazione speciale
Ventilazione nelle sale operatorie pulite degli ospedali: i soffietti con pareti interne lucidate elettroliticamente (Ra≤0,8μm) non accumulano polvere e sono facili da disinfettare, soddisfano gli standard di pulizia GMP, riducono il rischio di crescita batterica e si adattano al sistema di ventilazione con filtraggio ad alta efficienza nelle sale operatorie.
Scarico delle cappe chimiche da laboratorio: i soffietti possono collegare le cappe chimiche ai condotti dell'aria principali. La resistenza alla corrosione chimica (materiale 316) resiste all'erosione dei gas di scarico del laboratorio (come i gas acido-base) e la struttura flessibile facilita la regolazione della posizione di installazione delle cappe chimiche.
Aria condizionata e ventilazione nei data center: nelle sale server ad alta densità, i soffietti possono collegare con precisione le prese dell'aria condizionata e i condotti dell'aria dell'armadio, ridurre la perdita di aria fredda e la loro resistenza alle vibrazioni riduce l'interferenza delle ventole dell'aria condizionata sul funzionamento del server.
III. Punti chiave di selezione e specifiche di installazione
1. Selezione scientifica
Materiale e calibro: l'acciaio inossidabile 304 è selezionato per i normali sistemi di climatizzazione e ventilazione; L'acciaio inossidabile 316 è selezionato per ambienti umidi e corrosivi (come cucine, laboratori); i calibri vengono selezionati in base ai requisiti di volume d'aria da DN50-DN600 (DN100-DN300 è comunemente utilizzato per scopi civili, DN300-DN600 per scopi industriali).
Valutazione di pressione e temperatura: selezionare la valutazione di pressione corrispondente in base alla pressione dell'aria del sistema (la valutazione di 1000 Pa è selezionata per i sistemi di condotti dell'aria convenzionali, la valutazione di 2000 Pa per i sistemi di alimentazione dell'aria ad alta pressione); per scenari ad alta temperatura (come lo scarico dei fumi di un incendio) sono necessari soffietti speciali con resistenza alla temperatura ≥280℃.
Metodo di connessione: la connessione a flangia viene utilizzata per il collegamento con le interfacce delle apparecchiature (dotate di guarnizioni in gomma per migliorare la tenuta e l'assorbimento degli urti); il collegamento a morsetto può essere utilizzato per il collegamento della sezione del condotto dell'aria (facile da smontare e pulire); per sistemi puliti si consiglia una connessione saldata (per ridurre i punti di perdita).
Lunghezza e importo di compensazione: determinare la lunghezza in base alla distanza di installazione e ai requisiti di spostamento delle vibrazioni e riservare un margine di espansione del 5%-10% per garantire che il soffietto possa espandersi e contrarsi liberamente durante le vibrazioni o i cambiamenti di temperatura, evitando un allungamento eccessivo.
2. Specifiche di installazione
Pulizia e pretrattamento: prima dell'installazione, rimuovere macchie di olio e impurità dal soffietto. I sistemi puliti devono essere puliti con acqua pura e asciugati; per i sistemi di ventilazione legati ad alimenti e medicinali, è necessario selezionare soffietti trattati senza olio per evitare l'inquinamento atmosferico.
Piegatura e fissaggio: durante la piegatura, controllare il raggio di curvatura ≥ il valore specificato dal prodotto (come il raggio di curvatura dei soffietti DN200 ≥ 600 mm) e vietare curve o torsioni brusche; predisporre supporti scorrevoli ogni 3-5 metri nel tratto rettilineo (permettendo il movimento assiale), e aggiungere supporti ammortizzanti in prossimità di fonti di vibrazione per ridurre lo scuotimento della tubazione.
Misure di tenuta e riduzione del rumore: quando si utilizza il collegamento a flangia, serrare i bulloni in modo uniforme per garantire che la guarnizione sia completamente montata; tra apparecchiature vibranti come ventilatori, unità di condizionamento e soffietti, è possibile aggiungere ammortizzatori in gomma per migliorare ulteriormente l'effetto di riduzione del rumore.
Test e accettazione: dopo l'installazione, condurre un test della pressione dell'aria (la pressione di prova dei sistemi a pressione positiva è 1,2 volte la pressione di progetto e la pressione viene mantenuta per 1 ora senza perdite); durante il funzionamento, rilevare il valore del rumore (che dovrebbe soddisfare gli standard acustici del luogo, come gli ospedali ≤40 dB).
Vantaggi dell'applicazione
Migliorare il comfort del sistema: la resistenza alle vibrazioni e le caratteristiche di riduzione del rumore rendono i sistemi di climatizzazione e ventilazione più silenziosi, soprattutto in residenze, hotel e altri luoghi, il che può migliorare significativamente l'esperienza di vita; il design a bassa resistenza al vento riduce il rumore del flusso d'aria, evitando il "ululato del vento" dei tradizionali condotti dell'aria.
Riduzione dei costi di manutenzione: l'acciaio inossidabile è resistente alla corrosione e all'umidità, riducendo la frequenza di sostituzione dovuta alla ruggine e alla muffa delle tubazioni e i costi di manutenzione annuali possono essere ridotti del 30%-50%; sulla parete interna liscia non è facile accumulare polvere e il ciclo di pulizia è esteso a 1-2 anni (i condotti dell'aria tradizionali durano 3-6 mesi).
Migliorare la sicurezza del sistema: nei sistemi di scarico dei fumi degli incendi, i soffietti resistenti alle alte temperature possono garantire la scorrevolezza dei canali di scarico dei fumi in caso di incendio; la resistenza agli urti impedisce che i condotti dell'aria vengano danneggiati a causa di vibrazioni e collisioni, riducendo il rischio di perdite d'aria.
Migliora l'efficienza di installazione: la struttura flessibile riduce l'uso di accessori e il taglio e la lavorazione in loco, abbreviando il periodo di installazione del 20%-40%, che è particolarmente adatto per la trasformazione di sistemi di condizionamento e ventilazione in vecchi edifici, riducendo i danni alla struttura originale.
Sommario
Attraverso l'ottimizzazione del materiale e della struttura, i soffietti in acciaio inossidabile raggiungono prestazioni complete di "bassa rumorosità e alta efficienza, resistenza alla corrosione e durata e adattamento flessibile" nei sistemi di condizionamento e ventilazione. Che si tratti di un confortevole condizionamento dell'aria in edifici civili o di una ventilazione speciale in luoghi industriali, possono fornire soluzioni affidabili per tubazioni, ponendo solide basi per il funzionamento stabile e il miglioramento delle prestazioni del sistema.

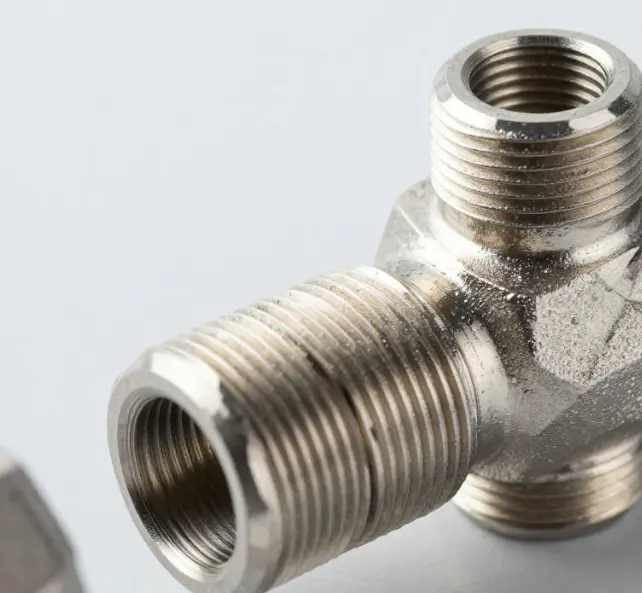

Acciaio inossidabile 304, con forte resistenza alla corrosione. 316L è adatto per ambienti più esigenti. I giunti sono tutti realizzati in acciaio al carbonio, che è un giunto conveniente.
Supporta più calibri da DN6 a DN25, soddisfacendo i requisiti delle tubazioni di vari sistemi come servizi igienico-sanitari, riscaldamento e condizionamento dell'aria.
tre NOVITÀ
Haoyin (Ningbo) Bellows Technology Co., Ltd.
