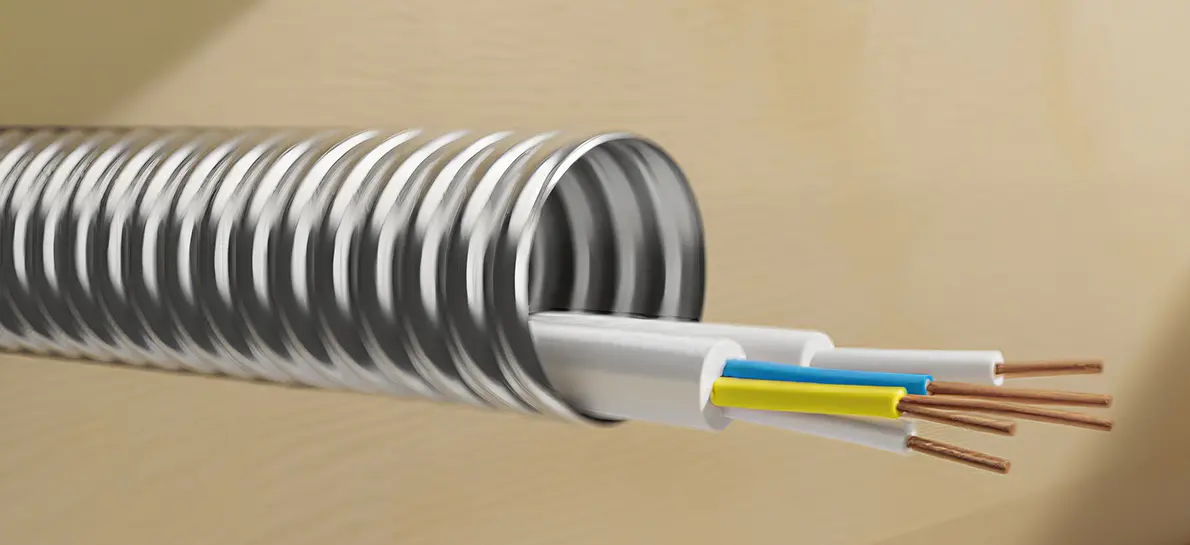

In settori quali la produzione industriale, l'ingegneria chimica e gli strumenti di precisione, i tubi flessibili di tenuta sono componenti chiave che garantiscono la trasmissione sicura dei fluidi (gas, liquidi) e prevengono le perdite. I soffietti in acciaio inossidabile, con le loro proprietà metalliche uniche e il design strutturale, sono diventati la scelta ideale per scenari che richiedono elevate prestazioni di tenuta. Possono risolvere efficacemente i limiti dei tradizionali tubi di tenuta in gomma o plastica in termini di resistenza alla temperatura, resistenza alla pressione e resistenza alla corrosione. Di seguito vengono elaborate soluzioni specifiche da più dimensioni.​
Compatibilità tra i principali vantaggi prestazionali e i requisiti di tenuta
I requisiti principali dei tubi di tenuta sono l'assenza di perdite, la resistenza ai fluidi, l'adattabilità ai cambiamenti ambientali (fluttuazioni di temperatura e pressione) e un certo grado di capacità di compensazione flessibile. Le seguenti caratteristiche dell'acciaio inossidabile possono soddisfare esattamente questi requisiti:​
Eccellente affidabilità di tenuta: adottando una struttura a soffietto integralmente realizzata in acciaio inossidabile (come i gradi 304 e 316), combinata con estremità di connessione lavorate con precisione (come flange e interfacce filettate), è possibile ottenere una tenuta salda metallo-metallo. In alternativa, può migliorare ulteriormente l'effetto di tenuta abbinandosi a guarnizioni resistenti alle alte temperature/resistenti alla corrosione (come le guarnizioni in PTFE). Può prevenire efficacemente la fuoriuscita di gas e liquidi (compresi mezzi corrosivi e fluidi ad alta temperatura), con un tasso di perdita pari a 1×10⁻⁹ Pa·m³/s o inferiore.​
Ampio intervallo di temperature e resistenza alla pressione: può funzionare stabilmente in un intervallo di temperature compreso tra -270 ℃ (temperatura ultrabassa) e 600 ℃ (temperatura alta), superando di gran lunga quello dei tubi di gomma (solitamente da -40 ℃ a 120 ℃). Allo stesso tempo, può resistere a pressioni di esercizio elevate (le specifiche convenzionali possono raggiungere 1,6-10 MPa e i modelli appositamente personalizzati possono raggiungere valori più elevati), rendendolo adatto per connessioni sigillate in sistemi di tubazioni ad alta pressione.​
Resistenza alla corrosione e compatibilità con i mezzi: l'acciaio inossidabile 304 può resistere all'erosione causata da acqua, vapore e acidi e alcali deboli, mentre l'acciaio inossidabile 316 può resistere a mezzi fortemente corrosivi come acqua di mare, sali di cloruro e solventi organici. Ciò evita guasti alla tenuta causati dall'invecchiamento del materiale o dall'erosione da parte dei fluidi, rendendolo particolarmente adatto per ambienti corrosivi in settori quali l'ingegneria chimica e quella farmaceutica.​
Compensazione flessibile e resistenza alle vibrazioni: la struttura ondulata anulare del soffietto conferisce buone capacità di compensazione assiale, laterale e angolare. Può assorbire gli spostamenti causati dall'espansione e dalla contrazione termica delle tubazioni, dalle vibrazioni delle apparecchiature o dal disallineamento dell'installazione, riducendo lo stress sulle interfacce sigillate e diminuendo il rischio di perdite dovute a connessioni rigide.​
Stabilità strutturale e lunga durata: il materiale metallico non è facilmente invecchiato e ha resistenza alla fatica. Può mantenere l'integrità strutturale in condizioni di sollecitazioni alternate a lungo termine (come vibrazioni e fluttuazioni di pressione), con una durata di servizio di oltre 10 anni, molto più lunga di quella dei tubi di gomma (solitamente 1-3 anni).​
Scenari applicativi tipici​
Come tubi di tenuta, i soffietti in acciaio inossidabile possono sostituire ampiamente i tradizionali tubi di tenuta per risolvere problemi di tenuta in diversi scenari:​
Connessioni sigillate nelle tubazioni industriali​
Utilizzato per collegamenti sigillati tra apparecchiature quali pompe, valvole, recipienti a pressione e condutture, particolarmente adatto per sistemi di tubazioni che trasportano vapore ad alta temperatura, olio caldo e liquidi corrosivi, come la sigillatura di tubi di ingresso/uscita di reattori chimici e collegamenti flessibili sigillati di condotte di vapore nelle centrali elettriche.​
Nelle tubazioni di apparecchiature a bassa temperatura come GNL e azoto liquido, possono essere utilizzati come tubi di tenuta per resistere a temperature ultra-basse ed evitare perdite causate dall'infragilimento a bassa temperatura.​
Sigillatura di strumenti e misuratori di precisione
Nei sistemi di percorso di gas e liquidi di strumenti analitici (come gascromatografi e spettrometri di massa), possono essere utilizzati come tubi di tenuta per garantire una trasmissione pulita e zero perdite di gas di trasporto e campioni, garantendo l'accuratezza dell'analisi.​
Alle estremità di collegamento delle apparecchiature di misurazione (come misuratori di portata e manometri), la sigillatura flessibile riduce l'impatto delle vibrazioni sulla precisione del dosaggio e previene le perdite del fluido.​
Protezione e sigillatura di apparecchiature meccaniche
Per la sigillatura di tubazioni nei sistemi idraulici e pneumatici, in particolare per i collegamenti di parti mobili di apparecchiature (come cilindri dell'olio e cilindri pneumatici), la compensazione flessibile dei soffietti può assorbire gli spostamenti dovuti al movimento, garantendo la tenuta ed evitando l'usura della tubazione.​
Per la sigillatura dei tubi dell'acqua di raffreddamento e dei tubi del carburante di apparecchiature elettriche come motori e compressori, possono resistere alle alte temperature e alle vibrazioni durante il funzionamento dell'apparecchiatura, impedendo che perdite di olio e acqua causino guasti.​
Requisiti di tenuta in ambienti speciali​
Nell'ingegneria navale, vengono utilizzati per collegamenti sigillati di tubazioni sul ponte delle navi e apparecchiature subacquee, resistendo alla corrosione dell'acqua di mare e alle vibrazioni dello scafo.​
Nell'industria nucleare, i tubi sigillanti per la trasmissione di mezzi radioattivi hanno resistenza alle radiazioni ed elevate caratteristiche di tenuta per garantire la sicurezza.
Punti chiave di selezione e specifiche di installazione
1. Selezione scientifica​
Calibro e lunghezza: selezionare calibri come DN6-DN300 in base ai requisiti di portata media. La lunghezza dovrebbe essere determinata in base alla compensazione dello spostamento della tubazione, riservando un certo margine flessibile (solitamente 10%-20% in più rispetto alla lunghezza della connessione rigida).​
Pressione e temperatura: in base alla pressione di esercizio del sistema (la pressione di progetto deve essere ≥ 1,5 volte la pressione di esercizio) e all'intervallo di temperatura, selezionare di seguito i livelli di pressione e i materiali corrispondenti (ad esempio l'acciaio inossidabile 310S è preferibile per condizioni di lavoro ad alta temperatura).​
Caratteristiche del mezzo: per mezzi corrosivi, selezionare materiali 304, 316 o Hastelloy in base alla composizione del mezzo (come la concentrazione di ioni cloruro). Se necessario, eseguire un rivestimento della parete interna (ad esempio un rivestimento in PTFE) per migliorare la resistenza alla corrosione.​
Metodo di connessione: selezionare forme di connessione come flange (saldatura di presa, saldatura di testa), filettature (filettature NPT, G) e connettori rapidi in base al tipo di interfaccia dell'apparecchiatura, garantendo la corrispondenza della tenuta con l'interfaccia (ad esempio, la superficie di tenuta della flangia deve essere compatibile con il materiale della guarnizione).​
2. Specifiche di installazione​
Evitare piegature e torsioni eccessive: durante l'installazione, il raggio di curvatura non deve essere inferiore al raggio di curvatura specificato dal prodotto (solitamente 3-6 volte il diametro del tubo). È severamente vietata la torsione del soffietto per evitare danni alla struttura ondulata, che potrebbero compromettere la tenuta e la durata.​
Fissaggio e guida: per installazioni a lunga distanza, è necessario posizionare supporti fissi su entrambe le estremità del soffietto e aggiungere supporti guida al centro per evitare lo spostamento del soffietto causato dal peso proprio della tubazione o da un impatto medio, garantendo una sollecitazione uniforme sull'interfaccia sigillata.​
Trattamento della superficie di tenuta: prima del collegamento, pulire le macchie di olio e le bave sulle superfici della flangia e sulle interfacce filettate. Per i collegamenti a flangia, serrare i bulloni in modo uniforme (serrare in diagonale passo dopo passo). Per le connessioni filettate, applicare un sigillante (come un nastro in PTFE) per migliorare le prestazioni di tenuta.​
Prova di tenuta: dopo l'installazione è necessario eseguire una prova di pressione (pneumatica o idraulica). La pressione di prova è 1,25 volte la pressione di esercizio e la pressione viene mantenuta per 30 minuti senza cadute di pressione o perdite per essere qualificata.​
Vantaggi dell'applicazione
Rischio di perdite ridotto: rispetto ai tradizionali tubi con tenuta in gomma, il tasso di perdita dei soffietti in acciaio inossidabile è ridotto di oltre il 90%, riducendo gli incidenti di sicurezza causati dalla perdita del fluido (come incendi causati dalla perdita di mezzi infiammabili ed esplosivi e lesioni personali causate dalla perdita di mezzi corrosivi).​
Costi di manutenzione ridotti: la caratteristica di lunga durata estende il ciclo di sostituzione di 3-5 volte. Allo stesso tempo, la resistenza alla corrosione e alla temperatura riducono la frequenza di manutenzione causata dall'invecchiamento del materiale e i costi di manutenzione complessivi possono essere ridotti di oltre il 50%.​
Limiti applicativi estesi: può funzionare stabilmente in ambienti (alta temperatura, alta pressione, forte corrosione) a cui i tradizionali tubi di tenuta non possono adattarsi, fornendo soluzioni di tenuta affidabili per condizioni di lavoro speciali.​
Stabilità del sistema migliorata: la capacità di compensazione flessibile riduce l'impatto delle sollecitazioni della tubazione sulle interfacce delle apparecchiature, protegge le apparecchiature di precisione come pompe e valvole e ne prolunga la durata.​
Sommario​
Come tubi di tenuta, i soffietti in acciaio inossidabile ottengono vantaggi completi di "elevata tenuta, resistenza, lunga durata e facilità di installazione" attraverso i vantaggi intrinseci dei materiali metallici e il design flessibile della struttura ondulata. Sono la scelta ideale per aggiornare e sostituire i tubi tradizionali nel campo della sigillatura industriale, soprattutto in scenari con requisiti severi in termini di prestazioni di tenuta e adattabilità ambientale, fornendo una solida garanzia per il funzionamento sicuro e stabile del sistema.
