I sistemi di riscaldamento (incluso il riscaldamento civile, il riscaldamento industriale, il riscaldamento con nuova energia, ecc.) hanno requisiti fondamentali per le tubazioni, come resistenza alle alte temperature, resistenza alla fatica termica, tenuta affidabile, adattabilità all'espansione e contrazione termica e compatibilità con i mezzi. I tubi metallici tradizionali (come i tubi in acciaio zincato) sono soggetti a fessurazioni dovute allo stress termico, mentre i tubi in plastica sono limitati dal limite di temperatura superiore. Tuttavia, i soffietti in acciaio inossidabile, con il loro materiale unico e il design strutturale, possono risolvere efficacemente questi problemi e diventare una soluzione ideale per le tubazioni dei sistemi di riscaldamento. Di seguito vengono approfondite soluzioni applicative specifiche da più dimensioni.​
Adattamento approfondito dei vantaggi prestazionali principali ai requisiti del sistema di riscaldamento
L'ambiente operativo degli impianti di riscaldamento è caratterizzato da grandi sbalzi di temperatura (da -10℃ a 300℃), diversi mezzi (acqua calda, vapore, olio termoconduttore, ecc.) e dall'esistenza di stress termico e vibrazioni. Le prestazioni dei soffietti in acciaio inossidabile possono soddisfare con precisione questi requisiti:​
Eccellente resistenza alle alte temperature e stabilità termica: l'acciaio inossidabile 304 può resistere ad ambienti a temperatura media inferiore a 200 ℃ (come il riscaldamento di acqua calda civile), l'acciaio inossidabile 316 può adattarsi a scenari ad alta temperatura di 200-400 ℃ (come condutture di vapore industriali) e i gradi speciali (come 310S) possono anche funzionare stabilmente in sistemi di riscaldamento a fuoco aperto superiori a 600 ℃. Il materiale non invecchierà né subirà attenuazioni di resistenza a causa delle alte temperature a lungo termine.​
Resistenza alla fatica termica e capacità di compensazione della dilatazione: la struttura ondulata anulare del soffietto conferisce una buona estensibilità assiale. Durante il ciclo di avvio (aumento di temperatura) e arresto (diminuzione di temperatura) del sistema di riscaldamento, può assorbire la variazione di lunghezza della tubazione causata dall'espansione e contrazione termica (l'importo della compensazione può raggiungere il 5%-10% della sua stessa lunghezza), riducendo l'allentamento dell'interfaccia o la rottura della tubazione causata da connessioni rigide. È particolarmente adatto per il collegamento di caldaie, scambiatori di calore e altre apparecchiature con le tubazioni principali.​
Compatibilità media e resistenza alla corrosione: ha tolleranza ai comuni mezzi di riscaldamento come acqua calda, vapore e olio termoconduttore. L'acciaio inossidabile 304 può resistere al ridimensionamento degli ioni di calcio e magnesio nella corrosione dell'acqua e dell'ossigeno. L'acciaio inossidabile 316 può resistere all'erosione causata dal vapore contenente zolfo e dai mezzi conduttori di calore debolmente acidi, evitando perdite del fluido causate dalla corrosione e dalla perforazione della parete interna della tubazione.​
Affidabilità di tenuta e capacità di resistenza alla pressione: attraverso flange, filettature e altre strutture di connessione lavorate con precisione, combinate con guarnizioni di tenuta resistenti alle alte temperature (come guarnizioni in grafite, guarnizioni rivestite in metallo), è possibile ottenere una tenuta senza perdite a temperature elevate a lungo termine. La pressione di esercizio può raggiungere 1,6-10 MPa, soddisfacendo i requisiti di pressione del riscaldamento civile a bassa pressione (inferiore a 0,6 MPa) e dei sistemi di vapore industriale ad alta pressione (superiore a 4,0 MPa).​
Efficienza di conduzione del calore e risparmio energetico: la conduttività termica dell'acciaio inossidabile (circa 16-21 W/(m·K)) è superiore a quella dei tubi in plastica e la struttura anulare del soffietto può aumentare l'area di contatto tra il mezzo e la tubazione, accelerando il trasferimento di calore. Allo stesso tempo, la parete esterna della tubazione può essere opportunamente dotata di uno strato isolante per ridurre la perdita di calore e migliorare le prestazioni di risparmio energetico del sistema.​
Scenari applicativi tipici​
I soffietti in acciaio inox possono risolvere in modo specifico i punti critici applicativi delle tubazioni tradizionali in diversi tipi di sistemi di riscaldamento:​
Impianti di riscaldamento civile e acqua calda
Collegamento di tubi di diramazione tra radiatori e tubi principali: sfruttando la flessibilità dei soffietti, possono facilmente aggirare ostacoli come pareti e mobili, ridurre l'uso di gomiti e ridurre la resistenza al flusso d'acqua; allo stesso tempo, assorbono l'espansione e la contrazione della tubazione durante le stagioni di riscaldamento e non di riscaldamento per evitare perdite di interfaccia.​

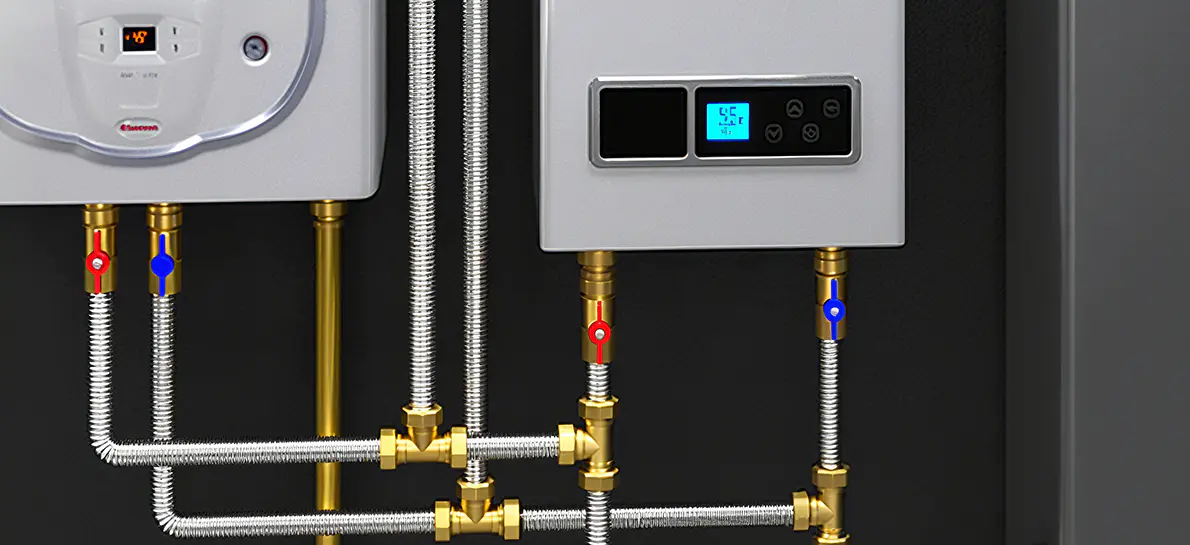

Collegamento tra caldaie murali e tubazioni dell'acqua calda: possono resistere alla temperatura dell'acqua calda di 80-95 ℃ durante il funzionamento delle caldaie murali, resistere alla fatica termica causata da frequenti avviamenti e spegnimenti e sono più durevoli dei tubi in gomma (facili da invecchiare) e dei tubi in rame (forte rigidità), con una durata di servizio di oltre 15 anni.​
Collegamento di collettori nel riscaldamento radiante a pavimento a bassa temperatura (riscaldamento a pavimento ad acqua): i soffietti di piccolo calibro (DN15-DN25) possono adattarsi alla disposizione multi-ramo dei tubi del riscaldamento a pavimento, ridurre la resistenza al flusso d'acqua e migliorare l'uniformità di dissipazione del calore.​
Sistemi di riscaldamento industriale
Collegamento tra caldaie e tubazioni del vapore: all'uscita delle caldaie a carbone/gas, i soffietti possono assorbire la forte espansione termica durante l'avvio della caldaia, proteggere le valvole e le interfacce delle tubazioni ed evitare perdite di vapore (la temperatura del vapore è solitamente di 150-300 ℃, pressione 1,0-4,0 MPa).​
Sistemi di riscaldamento a olio termoconduttore: utilizzati per collegare forni a olio termoconduttore con reattori, essiccatori e altre apparecchiature. L'acciaio inossidabile 316 può resistere all'erosione a lungo termine dell'olio termoconduttore (temperatura 200-300 ℃) e la sua resistenza alle vibrazioni (generate dal funzionamento della pompa) impedisce l'allentamento dei giunti delle tubazioni.​
Collegamento di tubazioni di apparecchiature di riscaldamento elettrico: come le tubazioni di ingresso e uscita dei reattori di riscaldamento elettrico, i soffietti possono adattarsi all'elevata temperatura locale degli elementi riscaldanti elettrici e non vi è alcun problema di emissione di odori dai tubi di plastica.​
Nuovi sistemi di riscaldamento energetico
Condotte di circolazione dei sistemi di raccolta solare termica: collegando collettori solari e serbatoi di accumulo dell'acqua calda, l'acciaio inossidabile 304 può resistere alle alte temperature (70-100 ℃) sotto la luce solare diretta e la corrosione dovuta alla pioggia, e la struttura flessibile si adatta al leggero spostamento dei collettori dovuto agli angoli di installazione.​
Condotte di circolazione dell'acqua delle pompe di calore ad aria: nell'intervallo di fluttuazione della temperatura compreso tra -10 ℃ e 55 ℃, i soffietti possono compensare l'espansione e la contrazione delle condutture causate dai cambiamenti di temperatura ambientale, evitando l'infragilimento a bassa temperatura o la deformazione ad alta temperatura dei tubi di plastica.​
Scenari di riscaldamento speciali​
Condotte di disinfezione a vapore nell'industria alimentare: la parete interna dei soffietti in acciaio inossidabile è liscia e facile da pulire, soddisfa gli standard di igiene alimentare (come la certificazione 3A), resiste alla disinfezione a vapore ad alta temperatura di 121 ℃ e non presenta alcun rischio di inquinamento da ruggine.​
Collegamento di tubazioni di apparecchiature di riscaldamento da laboratorio (come bagni d'olio, serbatoi a temperatura costante): i soffietti di piccolo calibro (DN6-DN15) possono adattarsi con precisione alle apparecchiature di precisione e la loro resistenza alle vibrazioni garantisce una trasmissione stabile del mezzo durante gli esperimenti.
Punti chiave di selezione e specifiche di installazione
1. Selezione scientifica​
Abbinamento dei materiali: l'acciaio inossidabile 304 è selezionato per sistemi a media temperatura (≤200 ℃); L'acciaio inossidabile 316 è selezionato per sistemi ad alta temperatura (200-400 ℃) o mezzi corrosivi (come vapore contenente zolfo); L'acciaio inossidabile 310S è selezionato per sistemi a temperatura ultraelevata (>400 ℃).​
Calibro e pressione nominale: selezionare i calibri DN10-DN300 in base alla portata del fluido riscaldante (DN15-DN50 è comunemente utilizzato per scopi civili, DN50-DN200 per scopi industriali); la pressione di esercizio deve essere ≥ 1,25 volte la pressione di progetto del sistema (ad esempio, se la pressione di progetto di un sistema a vapore è 1,6 MPa, selezionare un soffietto con una valutazione di ≥ 2,0 MPa).​
Metodo di connessione: la connessione filettata (con nastro di materia prima resistente alle alte temperature) è comunemente utilizzata negli impianti civili; il collegamento a flangia (con guarnizioni metalliche avvolte) è utilizzato soprattutto negli impianti industriali; i giunti a ghiera possono essere selezionati per il collegamento di apparecchiature di precisione (per garantire la pulibilità senza angoli morti).​
Quantità di compensazione dell'espansione: calcolare la quantità di espansione termica in base alla lunghezza della tubazione e alla differenza di temperatura (formula: ΔL=α×L×ΔT, dove α è il coefficiente di espansione lineare dell'acciaio inossidabile), assicurandosi che la quantità di compensazione del soffietto sia ≥ al valore calcolato per evitare stiramenti o compressioni eccessivi.​
2. Specifiche di installazione​
Pretrattamento e pulizia: prima dell'installazione, rimuovere le incrostazioni di ossido e le macchie di olio nella tubazione. I sistemi ad alta temperatura necessitano di essere sgrassati (come la pulizia con trielina); quando si collega ad apparecchiature alimentari e farmaceutiche, è necessario selezionare soffietti con pareti interne lucidate elettroliticamente per evitare la crescita microbica.​
Piegatura e fissaggio: il raggio di curvatura è ≥ il raggio specificato dal prodotto (solitamente 6-10 volte il diametro del tubo). È vietato applicare una forza eccessiva durante la piegatura a freddo per provocare la deformazione dell'ondulazione; supporti scorrevoli sono posizionati ogni 2-3 metri nel tratto rettilineo (permettendo l'espansione assiale) e supporti fissi sono posizionati su entrambe le estremità della sezione di compensazione per limitare lo spostamento laterale.​
Sigillatura e isolamento: quando si utilizza il collegamento a flangia, serrare i bulloni in modo uniforme (passo dopo passo in diagonale) per evitare guasti alla tenuta causati dal carico eccentrico; le tubazioni ad alta temperatura devono essere avvolte con strati isolanti (come lana di roccia, silicato di alluminio) all'esterno del soffietto, ma è necessario riservare spazio di dilatazione per evitare che lo strato isolante ostacoli la compensazione del soffietto.​
Funzionamento di prova e test: dopo l'installazione, eseguire un test della pressione dell'acqua (la pressione di prova è 1,5 volte la pressione di esercizio e la pressione viene mantenuta per 30 minuti senza perdite); i sistemi ad alta temperatura devono eseguire la messa in servizio a caldo per monitorare se i soffietti si espandono e si contraggono senza intoppi e se vi sono perdite sull'interfaccia.​
Vantaggi dell'applicazione
Prolungare la durata di servizio del sistema: la resistenza alla fatica termica dei soffietti in acciaio inossidabile può estendere il ciclo di funzionamento senza problemi del sistema di riscaldamento a più di 10 anni, superando di gran lunga quello dei tubi in acciaio zincato (5-8 anni) e dei tubi in plastica (3-5 anni), riducendo i costi di sostituzione.​
Ridurre i costi di manutenzione: la resistenza alla corrosione e la resistenza alle alte temperature riducono la manutenzione di arresto causata dalla corrosione e dalla rottura della tubazione e i costi di manutenzione annuali possono essere ridotti del 40%-60%; soprattutto negli impianti di riscaldamento industriale si possono evitare perdite di produzione causate da perdite del fluido.​
Miglioramento della sicurezza operativa: la tenuta a perdite zero e il design anti-stress termico riducono il rischio di scottature e incendi causati dalla perdita di fluidi ad alta temperatura (come vapore e olio termoconduttore) e possono ridurre le perdite di proprietà causate da perdite di acqua domestica nel riscaldamento civile.​
Migliora l'adattabilità del sistema: la capacità di compensazione flessibile rende l'installazione della tubazione non limitata dalle strutture dell'edificio (come pareti e pavimenti), particolarmente adatta per la trasformazione dei sistemi di riscaldamento in vecchi edifici, riducendo lo scavo delle pareti e i danni strutturali.​
Sommario​
Attraverso il duplice vantaggio di materiale e struttura, i soffietti in acciaio inossidabile raggiungono prestazioni complete di "resistenza alle alte temperature, antiespansione, tenuta stabile e lunga durata" nei sistemi di riscaldamento. Che si tratti dei requisiti di comfort del riscaldamento civile o delle dure condizioni di lavoro del riscaldamento industriale, possono fornire soluzioni affidabili per le tubazioni, ponendo solide basi per il funzionamento efficiente e sicuro dei sistemi di riscaldamento.​
