Immaginate un tubo di acciaio al carbonio lungo 30 metri che trasporta vapore a 90°C. Quando la linea viene chiusa in inverno, il metallo si contrae. Quando si apre di nuovo la valvola, la temperatura aumenta, l'acciaio si allunga e le facce della flangia cercano di separarsi. Un giunto di dilatazione del tubo è il componente che assorbe tale movimento prima che si trasformi in crepe, perdite o danni al corpo della pompa. Il giunto di dilatazione giusto, dimensionato e installato correttamente, è uno degli investimenti meno costosi che si possano fare per l'affidabilità dei tubi.
Perché sono necessari i giunti di dilatazione dei tubi
I tubi metallici si espandono e si contraggono con la temperatura. Una linea in acciaio al carbonio lunga 30 m che opera tra -5°C e 90°C può spostarsi di circa 33 mm. Quel movimento deve andare da qualche parte. Se le estremità dei tubi sono collegate rigidamente a pompe, caldaie o ancoraggi in calcestruzzo, la sollecitazione risultante può causare perdite dalle flange, estrusione di guarnizioni, supporti rotti e crepe da fatica in prossimità delle saldature.
Un po' di matematica veloce: ΔL = α × L × ΔT. Per l'acciaio al carbonio, α ≈ 11,7 × 10⁻⁶/°C. Una linea di 30.000 mm che vede un'oscillazione di 50°C si sposterà di circa 17,6 mm. Se ignori questo movimento, il tubo troverà un modo per muoversi da solo, di solito in un modo che non desideri.
L’acciaio non smetterà di espandersi. L'unica vera domanda è se vuoi controllare quel movimento o lasciare che sia lui a controllare te.
Un giunto di dilatazione per tubi risolve questo problema introducendo un elemento a soffietto flessibile nel percorso del tubo. Il soffietto assorbe i movimenti assiali, laterali e angolari mantenendo il fluido all'interno. Smorza inoltre le vibrazioni meccaniche provenienti da pompe e compressori, riducendo il trasferimento del carico alle apparecchiature adiacenti.
Il posizionamento conta tanto quanto l’articolazione stessa. Quando un soffietto è pressurizzato, il carico finale non è più semplicemente il prodotto della pressione moltiplicata per l'area interna del tubo. Le spire del soffietto generano una spinta di pressione alla quale gli ancoraggi principali devono resistere. Ecco perché un giunto di dilatazione per tubi non è un articolo autonomo; fa parte di un sistema che comprende gli ancoraggi e le guide delle tubazioni.
Tipi di giunti di dilatazione per tubi
Non esiste un unico design adatto a ogni sistema di tubazioni. In pratica si sceglie tra più famiglie e la scelta è guidata dal movimento che si deve assorbire e dalla spinta di pressione che si riesce ad ancorare.
| Digitare | Dislocamento principale | Utilizzo tipico |
|---|---|---|
| Assiale | Assiale extension/compression | Percorsi rettilinei in prossimità di attrezzature fisse |
| Universalee | Assiale lateral | Cilindrate multiple, spesso su tubi caldi |
| Incernierato | Angolare (piano singolo) | In prossimità di curve di tubi e collegamenti di apparecchiature |
| Giunto cardanico | Angolare (multipiano) | Disposizioni di tubi spaziali |
| Pressione bilanciata | Assiale (with reduced main anchor load) | Vapore ad alta pressione o gas ad alta pressione |
| Lateraleee | Lateraleee offset | Tubi corti con disallineamento laterale |
Per le linee industriali pressurizzate, un giunto di dilatazione a soffietto metallico ondulato è la scelta più efficace grazie alla sua elevata capacità di pressione e resistenza alla temperatura. In molte situazioni, un universale tipi di tubi flessibili e compensatori metallici offre la versatilità di cui hai bisogno.
Produttori come Haoyin producono compensatori metallici flessibili per servizi di vapore, petrolio e gas. Per le linee industriali flangiate standard, un compensatore a soffietto prefabbricato è la strada più rapida verso un sistema affidabile:

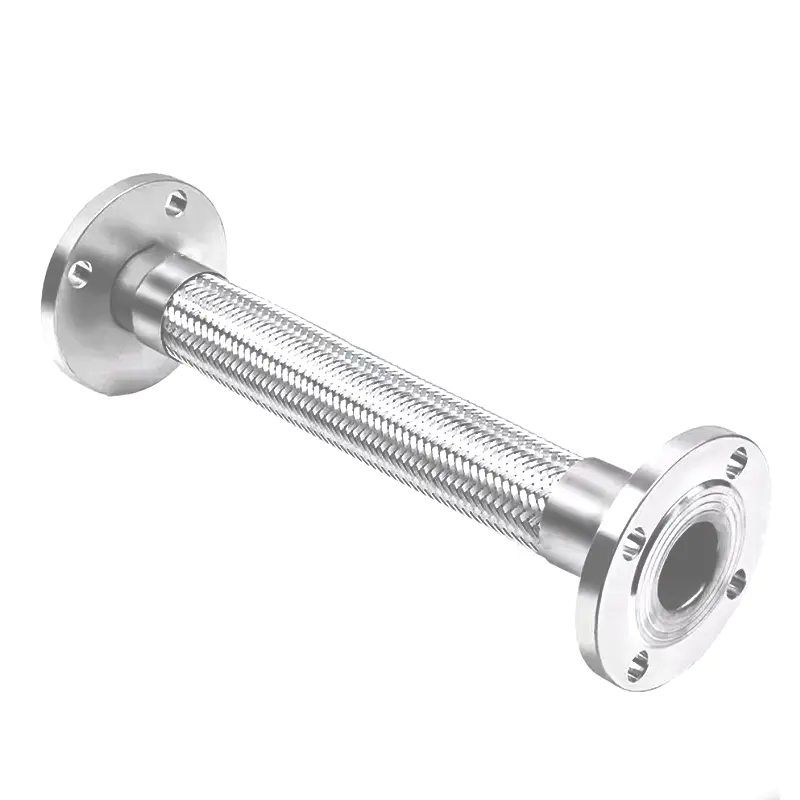

Giunto di dilatazione metallico flessibile prefabbricato per tubazioni industriali Questo compensatore metallico flessibile è disponibile in acciaio inossidabile o acciaio al carbonio con valori di pressione fino a 1,6 MPa e dimensioni DN25-DN600. Offre opzioni di flangia, saldatura o connessione rapida per sistemi a vapore, acqua e olio, rendendolo una scelta affidabile per le linee industriali standard. Controllare la temperatura di progetto e i requisiti di durata del ciclo prima della selezione. Visivoizza il prodotto → Prima di sceglierne uno, controlla la temperatura massima di progetto e il ciclo di vita richiesto rispetto al documento iniziale.
Parametri di selezione che decidono la durata
Il dimensionamento di un giunto di dilatazione per tubi non riguarda solo il diametro del foro. È necessario considerare la pressione e la temperatura di progetto, gli spostamenti in tutte e tre le direzioni, i cicli di fatica, la compatibilità dei fluidi e l'adattamento delle flange.
- Pressione e temperatura di progetto. Il materiale del soffietto e il numero di tele determinano il livello di pressione.
- Spostamento: assiale, laterale e angolare. Ogni tipo ha un limite diverso.
- Ciclo di vita. I soffietti sono membri flessibili. Le applicazioni ad alto numero di cicli richiedono soffietti multistrato o un design diverso.
- Compatibilità dei fluidi. Olio caldo, vapore, gas e acqua clorata richiedono materiali diversi per i soffietti.
- Dimensioni della flangia e connessioni terminali. Assicurati che il giunto corrisponda alla classe del tubo esistente.
Il grafico seguente mostra la capacità di spostamento relativa delle principali tipologie. I valori sono valutazioni tecniche illustrative, non dati misurati.
La scelta del materiale cambia anche le prestazioni. I soffietti monostrato sono spesso più facili da comprimere, mentre i soffietti multistrato offrono una migliore durata alla fatica e resistenza alla pressione a un costo maggiore. Il grafico radar riportato di seguito mette a confronto le due opzioni in base a cinque criteri pratici.
Posizionamento, ancoraggi e pratiche di installazione
Il miglior giunto di dilatazione al mondo fallirà rapidamente se il sistema circostante non è preparato. Tieni a mente tre regole: posiziona un ancoraggio principale su ciascun lato del giunto, mantieni il tubo allineato tra il giunto e l'ancoraggio e rispetta la spaziatura della guida consigliata.
Lo schema strutturale sottostante mostra le parti principali di un giunto di dilatazione a soffietto metallico. Il rivestimento interno protegge il soffietto dalle vibrazioni indotte dal flusso e i tiranti limitano lo scoppio assiale durante i transitori ad alta pressione.
L'allungamento del soffietto durante l'installazione è comune, ma deve essere effettuato rispetto al valore preimpostato dal produttore, non come un'ipotesi. I bulloni della flangia devono essere serrati in modo uniforme. Non utilizzare il giunto di dilatazione per correggere un disallineamento del tubo; questo è uno dei modi più veloci per danneggiare un soffietto.
Ricordare inoltre che un giunto di dilatazione a pressione bilanciata è progettato per ridurre il carico dell'ancoraggio principale. Se si utilizza un giunto assiale standard su una linea ad alta pressione e il tubo non è ancorato correttamente, la spinta di pressione strapperà il soffietto o spingerà il tubo fuori dal suo supporto.
Modalità di guasto, ispezione e manutenzione
I compensatori di dilatazione a soffietto metallico sono noti per una lunga durata se trattati correttamente. Le ragioni più comuni di guasto sono le fessurazioni per fatica, la corrosione esterna sotto l'isolamento e i danni all'installazione come i bulloni della flangia serrati in modo non uniforme.
Quando si ispeziona un giunto installato, cercare le pieghe del soffietto che si usurano l'una contro l'altra, segni di depositi verdi o bianchi vicino alle flange e qualsiasi indicazione che il tubo non sia nel suo allineamento originale sui supporti della guida. Tenere un breve registro dei cicli se la linea funziona vicino al limite di movimento previsto.
La tabella seguente fornisce una prospettiva di priorità di manutenzione per le tipiche attività di ispezione. Non è un programma rigido; riflette ciò che gli ingegneri esperti delle tubazioni controllano per primi.
Domande frequenti sui giunti di dilatazione dei tubi
Risposte rapide alle domande che i team di approvvigionamento e manutenzione pongono più spesso.
A cosa serve un giunto di dilatazione per tubi?
Assorbe la dilatazione termica, le vibrazioni e i piccoli disallineamenti nei sistemi di tubazioni, prevenendo perdite e danni alle apparecchiature.
Come si calcola la dilatazione termica in un tubo?
Utilizzare ΔL = α × L × ΔT. Per l'acciaio al carbonio, α è circa 11,7 × 10⁻⁶/°C. Moltiplicare questo per la lunghezza del tubo e la differenza di temperatura.
Qual è la differenza tra un giunto di dilatazione e un compensatore?
Nella maggior parte dei contesti industriali sono lo stesso componente. Un compensatore è semplicemente un connettore flessibile che compensa il movimento termico nelle tubazioni.
Con quale frequenza è necessario sostituire i giunti di dilatazione dei tubi?
Non esiste un intervallo fisso. La vita utile dipende dal numero di cicli, dalla temperatura, dall'ambiente corrosivo e dalla qualità dell'installazione. Ispezionare almeno una volta all'anno.
Quali sono le cause più comuni di guasto dei soffietti metallici?
Crepe per fatica, corrosione sotto l'isolamento, serraggio irregolare delle flange e superamento della cilindrata nominale.
Un giunto di dilatazione per tubi può assorbire rumore e vibrazioni?
SÌ. Un giunto a soffietto metallico smorza le vibrazioni ad alta frequenza provenienti da pompe e compressori, sebbene non sostituisca un adeguato isolatore di vibrazioni.
Se ti trovi di fronte a una linea calda, una pompa rumorosa o una flangia che non mantiene la tenuta, un giunto di dilatazione del tubo di dimensioni adeguate è la soluzione più semplice nelle specifiche. Utilizzare il layout di ancoraggio e guida per dargli una giusta possibilità, chiedere al produttore le curve di ciclo e pressione e mantenere aggiornati i registri di manutenzione. Questa è la differenza tra uno snodo che dura vent'anni e uno che viene sostituito ogni due.
