Guida all'acquisto 2026
Cos'è un Tubo idraulico flessibile
A tubo idraulico flessibile è un tubo corrugato o intrecciato costruito per spostare l'acqua tra due punti fissi tollerando vibrazioni, dilatazioni termiche e piccoli disallineamenti che un tubo rigido non può assorbire. La caratteristica distintiva è un'anima composita o metallica ondulata, molto spesso acciaio inossidabile 304 o 316L, avvolta in un manicotto esterno intrecciato che sopporta il carico della pressione di esercizio. Gli idraulici e gli ingegneri delle strutture rientrano in questa categoria, spesso raggruppata sotto l'etichetta più ampia di Tubazioni dell'acqua e gruppi di tubi flessibili , ogni volta che una connessione necessita di piegarsi a mano anziché attraverso una serie di gomiti e raccordi rigidi.
Rispetto al tubo in rame o al tubo in CPVC, una linea dell'acqua flessibile riduce la distanza fisica che un tecnico deve misurare e tagliare, poiché l'assemblaggio stesso richiede piccoli spostamenti nell'allineamento. Questo è il motivo per cui un connettore flessibile per l'acqua è così ampiamente presente dietro lavelli, scaldabagni, lavatrici, servizi igienici e caldaie, e perché versioni più lunghe della stessa costruzione fungono da tubo di alimentazione dell'acqua nelle sale meccaniche, nei circuiti di riscaldamento idronici e nelle linee di trasferimento di fluidi industriali leggeri.
Costruzione del rivestimento dell'acqua e perché è importante
Il nucleo ondulato
Il fodera d'acqua è il tubo portante interno della pressione di un gruppo di tubi idraulici flessibili. Viene tipicamente formato arrotolando un tratto rettilineo di nastro di acciaio inossidabile in un tubo, saldando la giunzione, quindi ondulando la parete secondo uno schema elicoidale o anulare continuo. Questa ondulazione è ciò che consente a un tubo metallico di flettersi ripetutamente senza rompersi, poiché ciascuna cresta agisce come una piccola cerniera che distribuisce lo stress di flessione su tutta la lunghezza del tubo invece di concentrarlo in un punto.
Spessore della parete e comportamento di sigillatura
Lo spessore delle pareti su un tipico rivestimento dell'acqua varia da circa 0,15 mm a 0,30 mm a seconda della classe di pressione di esercizio e del diametro esterno, con pareti più spesse generalmente selezionate per linee di alimentazione che subiscono oscillazioni di pressione più ampie. Un rivestimento adeguatamente formato mantiene il profilo della ondulazione uniforme lungo l'intero percorso, mantenendo il percorso del flusso interno sufficientemente liscio da evitare turbolenze inutili e usura prematura sulla cresta di ciascuna ondulazione.
Materiali utilizzati nei tubi idraulici flessibili e nelle tubazioni dell'acqua e nei gruppi flessibili
La selezione del materiale cambia le prestazioni di un tubo dell'acqua intrecciato in caso di flessioni ripetute, sbalzi di temperatura ed esposizione a diversi prodotti chimici dell'acqua. La tabella seguente delinea i ruoli dei componenti che più spesso si trovano in un pacchetto completo di tubi idraulici flessibili e tubazioni dell'acqua e tubi flessibili.
| Componente | Materiale comune | Ruolo tipico | Note sulla flessibilità |
|---|---|---|---|
| Rivestimento interno | Acciaio inossidabile 304 | Trasporta il flusso d'acqua e la pressione di esercizio | Buona flessibilità generale per la maggior parte delle linee di alimentazione interne |
| Rivestimento interno, higher grade | Acciaio inossidabile 316L | Trasporta il flusso in ambienti ad alto contenuto di cloruro o umidi | Flessibilità simile al 304 con maggiore resistenza alla vaiolatura |
| Manica esterna | Filo di acciaio inossidabile intrecciato | Limita la pressione di scoppio e protegge il rivestimento | Aggiunge forza mentre il modello di trama consente comunque la flessione |
| Raccordi finali | Ottone o acciaio inossidabile | Collega l'assieme ad apparecchi o valvole | Sezione fissa e non flessibile a ciascuna estremità |
| Giacca esterna opzionale | Rivestimento in PVC o PE | Aggiunge una copertura protettiva sulla treccia | Leggera riduzione della flessibilità, aumento della protezione della superficie |

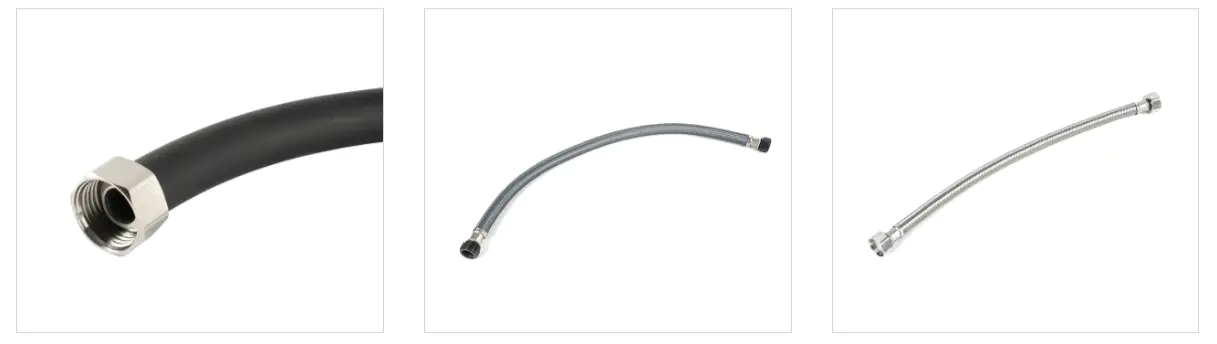

Tipi comuni di connettori flessibili dell'acqua e tubi dell'acqua intrecciati
Un connettore flessibile per l'acqua è solitamente raggruppato in base al diametro nominale, poiché il diametro segue strettamente l'apparecchio o la linea che deve servire. Un connettore corto da tre ottavi di pollice è adatto a un rubinetto singolo o a un fermo angolare, mentre un tubo di alimentazione dell'acqua più largo da un pollice è più comune su un'intera linea di servizio o su un collettore meccanico. La tabella seguente mostra un'associazione generale tra la dimensione nominale e il contesto di installazione in cui appare più spesso.
Confronto delle prestazioni tra opzioni di tubazioni comuni
La scelta tra un tubo idraulico flessibile, un tubo di rame rigido e un tubo di gomma standard dipende solitamente dalle prestazioni di ciascuno di essi rispetto a una manciata di attributi pratici. Il grafico radar riportato di seguito allinea cinque criteri fianco a fianco in modo che i compromessi siano più facili da vedere a colpo d'occhio.
- Tubo idraulico flessibile
- Tubo rigido in rame
- Tubo in gomma standard
Ciclo di piegatura e comportamento a fatica dei rivestimenti per l'acqua in acciaio inossidabile
Poiché si prevede che un tubo idraulico flessibile si muova leggermente ogni volta che un impianto viene sottoposto a manutenzione o che un edificio si assesta, gli ingegneri esaminano la resistenza dell'insieme a cicli di piegatura ripetuti anziché giudicarlo in base a un singolo test di pressione statica. Il grafico a linee seguente traccia una curva generale di mantenimento delle prestazioni per un rivestimento dell'acqua in acciaio inossidabile man mano che i cicli di piegatura si accumulano, motivo per cui un generoso raggio di curvatura durante l'installazione aiuta a prolungare la durata utile.
Resistenza alla corrosione per grado del materiale
La resistenza alla corrosione è uno dei motivi principali per cui si sceglie un tubo intrecciato in acciaio inossidabile rispetto a un'alternativa in acciaio semplice o zincato, soprattutto in locali meccanici umidi o installazioni costiere dove l'esposizione al cloruro è maggiore. La tabella seguente colloca quattro gradi di materiali comuni su una scala di resistenza relativa per un rapido confronto.
Guida al dimensionamento del tubo di alimentazione dell'acqua e della linea dell'acqua flessibile
Ottenere il diametro e la lunghezza corretti al primo tentativo evita il viaggio di ritorno al bancone delle forniture. La tabella di riferimento sottostante raggruppa una linea acqua flessibile per diametro nominale accanto alla tipologia di connessione e al punto di utilizzo più comunemente abbinata ad essa.
| Diametro nominale | Intervallo di lunghezza tipico | Tipo di connessione comune | Punto di utilizzo tipico |
|---|---|---|---|
| 3/8 pollici | da 9 pollici a 20 pollici | Compressione x Compressione | Fermo angolare al rubinetto |
| 1/2 pollice | da 9 pollici a 24 pollici | Compressione x Compressione | Valvola di riempimento del serbatoio del WC |
| 3/4 pollici | Da 36 pollici a 72 pollici | Accoppiamento filettato | Ingresso lavatrice |
| 1 in | da 12 pollici a 60 pollici | Accoppiamento filettato or flange | Scaldabagno o collettore |
| Da 1,25 pollici a 2 pollici | Lunghezza personalizzata | Estremità flangiata o saldata | Distribuzione della sala meccanica |
Guida all'installazione passo dopo passo
Un tubo idraulico flessibile premia un'attenta gestione durante l'installazione, poiché la maggior parte delle prime perdite sono dovute a un collegamento affrettato piuttosto che a una parte difettosa. La sequenza seguente copre l'ordine generale delle operazioni per un tipico collegamento di un'apparecchiatura.
-
Spegnere e alleviare la pressione
Chiudere l'alimentazione idrica a monte e scaricare la pressione residua presso l'apparecchio aperto più vicino prima di scollegare qualsiasi linea esistente.
-
Ispezionare i porti
Ispezionare entrambe le porte di connessione per rilevare eventuali danni, detriti o vecchi residui di sigillante e pulire le superfici di tenuta con un panno asciutto.
-
Seleziona l'assemblaggio giusto
Scegli un tubo idraulico flessibile o un tubo di alimentazione dell'acqua dimensionato in modo che corrisponda alla filettatura della porta e alla lunghezza necessaria, consentendo una curva delicata anziché una piega stretta.
-
Infilare e stringere
Avvitare a mano il raccordo sulla porta fino a quando non è ben stretto, quindi avanzare con una chiave di un quarto o mezzo giro controllato oltre a serrarlo a mano, evitando una coppia eccessiva sul dado intrecciato.
-
Percorso con ampia curva
Disporre il gruppo in modo che il raggio di curvatura rimanga ampio e che il rivestimento non sia piegato, attorcigliato o premuto contro uno spigolo vivo.
-
Ripristinare la fornitura e controllare
Ripristinare gradualmente l'erogazione dell'acqua e controllare che non vi siano infiltrazioni in ogni punto di collegamento prima di chiudere il mobile circostante o l'accesso al muro.
-
Ricontrollare dopo il primo utilizzo
Ricontrollare il collegamento dopo il primo giorno intero di utilizzo, poiché i raccordi possono assestarsi leggermente quando il rivestimento dell'acqua si appoggia contro la rondella di tenuta.
Dove vengono utilizzati tubi idraulici flessibili e rivestimenti dell'acqua
Il same core construction serves a wide span of settings once diameter, length and end fitting are matched to the job. The categories below outline where a flexible plumbing pipe and Water Piping and Hose Assemblies most commonly appear.
-
Impianto idraulico residenziale
Collegamento di rubinetti, WC, scaldabagni e lavatrici dove l'installazione rapida e leggera è più importante.
-
Sistemi di riscaldamento degli edifici
Circuiti di riscaldamento idronici in cui una linea dell'acqua flessibile assorbe l'espansione termica tra il tubo collettore rigido e i singoli radiatori o ventilconvettori.
-
Tubazioni per strutture sanitarie
Ambienti in cui la tenuta e gli intervalli di manutenzione più lunghi riducono la frequenza con cui è necessario l'accesso per la manutenzione dietro le pareti finite.
-
HVAC industriale
Collegamenti del refrigeratore e del trattamento dell'aria in cui le vibrazioni provenienti da apparecchiature rotanti richiedono un connettore dell'acqua flessibile anziché un giunto rigido.
Scelta di un produttore di tubi idraulici flessibili personalizzati
L'approvvigionamento da un produttore di tubi idraulici flessibili personalizzati invece che da un fornitore di hardware generale di solito ha senso quando un progetto necessita di lunghezze non standard, raccordi terminali specifici o volumi di ordini più elevati. Alcuni punti di controllo pratici aiutano a restringere la ricerca tra le opzioni dei fornitori di tubi idraulici intrecciati in acciaio inossidabile.
- Confermare che la fabbrica sia in grado di produrre l'esatta combinazione di diametro, lunghezza e raccordo anziché limitarsi a fornire un catalogo fisso.
- Richiedi assemblaggi campione per verificare l'uniformità dell'ondulazione e la tenuta della treccia prima di impegnarti in un ordine completo.
- Esaminare le apparecchiature di prova in loco, poiché la tenuta all'aria e la capacità di test di scoppio dicono di più sulla coerenza di una semplice scheda tecnica.
- Discutere tempestivamente le esigenze di imballaggio e di etichettatura dei tubi flessibili di alimentazione dell'acqua OEM se i gruppi porteranno un marchio privato.
- Considera la reattività durante la fase di campionamento come indicatore generale di come un produttore di connettori flessibili intrecciati per acqua gestirà le richieste di modifica durante la produzione.
Un certo numero di acquirenti guardano verso una fabbrica di tubi idraulici flessibili con base in Cina una volta che i requisiti di volume crescono, in gran parte a causa della concentrazione di capacità di ondulazione, trecciatura e assemblaggio di raccordi all'interno di un'unica regione di fornitura, che accorcia la catena di coordinamento tra formatura, test e imballaggio.
Panoramica della capacità di produzione
Haoyin (Ningbo) Bellows Technology Co., Ltd. progetta e produce soffietti in acciaio inossidabile e gruppi di collegamento flessibili per applicazioni idrauliche, di riscaldamento e del gas. La struttura si trova su un sito di 35 mu con 18.000 metri quadrati di spazio di officina standardizzato dedicato alla formatura, trecciatura, assemblaggio di raccordi e finitura.
- 4M Metri di tubo corrugato in acciaio inox prodotti all'anno
- 120 Dipendenti nelle linee di formatura, trecciatura e assemblaggio
- 20 Personale tecnico dedicato a supporto della progettazione e dei test
- 18.000 Metri quadrati di spazio di officina standardizzato
Il research and development team draws on backgrounds in materials engineering, fluid mechanics and mechanical manufacturing, working across structural design, process development, test verification and project management. The center is equipped with metal fatigue testing benches, air tightness testers and salt spray test machines, supporting in house development of new bellows specifications, interfaces and end use configurations for scenarios ranging from residential supply lines to industrial HVAC and building heating distribution.
Suggerimenti per la manutenzione per prolungare la durata
- Ispezionare i gruppi flessibili visibili dei connettori dell'acqua per verificare che non vi siano ruggine superficiale, attorcigliamenti o rigonfiamenti almeno una volta all'anno.
- Evita di verniciare su un tubo dell'acqua intrecciato, poiché l'umidità intrappolata sotto la vernice può accelerare la corrosione superficiale.
- Tenere i gruppi lontani dai bordi taglienti del mobile o dalle staffe degli scaffali che potrebbero abradere la treccia esterna nel tempo.
- Sostituisci un tubo di alimentazione dell'acqua che mostra eventuali rigonfiamenti, poiché questo di solito segnala che un rivestimento ha iniziato a separarsi dalla treccia di rinforzo.
- Supportare lunghi tratti orizzontali a intervalli in modo che il rivestimento dell'acqua non sopporti il proprio peso senza supporto per un lungo periodo.
Domande frequenti
-
Q1. Cos'è un tubo idraulico flessibile
Un tubo idraulico flessibile è un tubo corrugato in metallo o composito, spesso rinforzato con un manicotto esterno intrecciato, costruito per collegare due punti idraulici mentre si piega per assorbire movimenti e piccoli disallineamenti.
-
Q2. Cos'è un rivestimento d'acqua flessibile
Il water liner is the corrugated inner core of the assembly that carries the actual water flow, most commonly formed from 304 or 316L stainless steel strip.
-
Q3. Cos'è un tubo dell'acqua intrecciato
Un tubo dell'acqua intrecciato accoppia un rivestimento ondulato con uno strato esterno di filo di acciaio inossidabile intrecciato che rinforza il gruppo contro la pressione di esercizio pur consentendogli di piegarsi.
-
Q4. Cos'è un tubo di alimentazione dell'acqua
Un tubo di alimentazione dell'acqua è il termine generale per un connettore flessibile che collega una valvola di intercettazione o una linea di alimentazione e un dispositivo come un rubinetto, una toilette o un elettrodomestico.
-
Q5. Come si installa un tubo idraulico flessibile
Chiudere l'alimentazione idrica, avvitare il raccordo a mano fino a quando non è ben stretto, quindi serrare un ulteriore quarto o mezzo giro controllato con una chiave mantenendo il corpo del tubo libero da attorcigliamenti.
-
Q6. Quanto deve essere stretto il tubo di alimentazione dell'acqua
Il connection should be snug by hand and then advanced a small additional turn with a wrench, enough to seat the washer without forcing the threads or deforming the nut.
-
D7. È possibile piegare i tubi flessibili?
Sì, questa è la loro funzione principale, anche se ogni gruppo ha un raggio di curvatura minimo e piegarlo più stretto di quel raggio può sollecitare il rivestimento e ridurne la durata.
-
Q8. I tubi flessibili dell'acqua possono essere prolungati
Estendere un tratto di solito significa sostituire il gruppo con uno più lungo anziché unire due tubi insieme, poiché un raccordo a metà percorso aggiunge un altro potenziale punto di perdita.
-
D9. Quale scala di produzione si trova dietro questi assemblaggi
Gli impianti che producono questa categoria su larga scala, come Haoyin, utilizzano comunemente linee di formatura e trecciatura continue in grado di produrre diversi milioni di metri di tubi corrugati all'anno.
-
Q10. Il team tecnico rimane coinvolto dopo la fase di progettazione
In un'operazione di produzione ben organizzata, il personale tecnico rimane coinvolto dalla progettazione strutturale attraverso i test e il supporto alla produzione anziché allontanarsi una volta terminato il disegno.
